随着工业数字化、智能化转型逐渐深入,智能制造的逐步推进,工业机器视觉逐渐形成规模化的产业,2019年全球市场规模为138.77亿元。其中,国产品牌市占率逐步提升,2019年达到48.66%。工业相机是工业视觉系统的核心零部件,其本质功能是将光信号转变成电信号,要求产品具有较高的传输力、抗干扰力以及稳定的成像能力。随着机器视觉在工业领域上的应用越来越深入自动化层面,工业相机的功能也日渐趋于智能化,工业相机被认为是自动化行业具备光明前景的细分

USB3.0接口作为工业相机主要的应用接口,具有5.0Gbps的高速传输和适应性广等特性,USB接口协议的不断推动升级,USB3.0已经成为新一代电子产品的标准接口。由于USB3.0具有诸多技术优势, 展望发展前景一片大好。

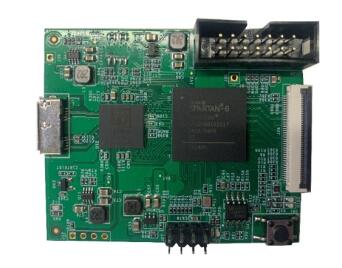

方寸微电子T630工业相机开发板(T630芯片尺寸10x10mm)

USB3.0在工业相机上应用技术优势主要体现在以下几个方面:

1、高带宽;USB3.0理论带宽5Gb/s,高于传统USB2.0、GigG等接口。

USB3.0接口支持5Gbps的高数据速率,是USB2.0(480Mbps)的10倍之多,是GigG接口的4-5倍。USB3.0继续支持USB2.0的批量和同步传输机制,从而能分别确保数据交付和带宽。就批量传输而言, USB3.0的传输速度从USB2.0的24MBps提升到了381MBps,相当于USB2.0的16倍。因此,USB3.0接口工业相机无需进行数据压缩,就能传输高分辨率和高帧率的图像数据,且不损失画质。

2、用一根线缆可传输数据和电力,支持热插拔;即插即用,易于设置,部署成本低。

目前销售的PC基本都已内置了USB3.0接口,消费者无需为之支付额外费用即可使用USB3.0接口,因此从成本上来看,USB3.0接口工业相机实施成本远远低于实施GigE和CameraLink接口相机的成本。USB3.0线缆能提供4.5W的功率,单根线缆在传输数据的同时足以为工业摄像头供电,无需额外电源。

3、已作为USB3 Vision标准被国际自动成像协会(AIA)采用。

方寸微电子作为国内领先的芯片制造商,其T630产品为自主研发的国内首款USB3.0超高速接口芯片。可广泛应用于工业相机、视频采集卡、工业采集卡、打印机、扫描仪、数字摄像机、医疗成像设备、测试和测量设备等众多产品中。其产品功能丰富、性能强劲、扩展性强等特点,受到客户认可。

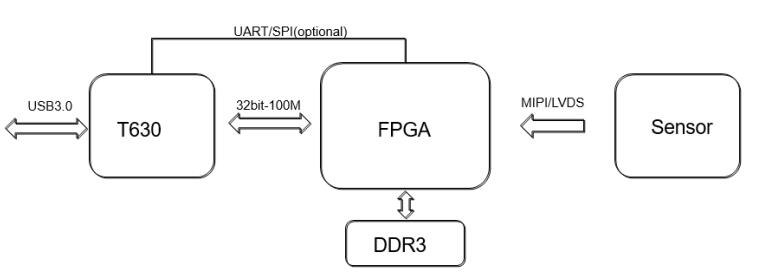

T630在工业相机上的典型应用

T630是由方寸微电子自主研发的USB3.0超高速接口芯片,具有功能丰富、性能强劲、扩展性强等特点,USB3.0 接口支持主从模式,可根据用户需求进行角色配置,可广泛适用于视频采集卡、工业采集卡、打印机、扫描仪、数字摄像机、测量采集设备等众多电子产品。

该芯片集成国产 32 位高性能 RISC CPU,支持 USB3.0、 MUXIO、 I2C、 QSPI、 UART 等多种接口,可快速在嵌入式主板上与 FPGA/CPU 进行通讯对接, 作为 USB3.0 外扩接口芯片与 PC 或者服务器实现数据传输。同时该芯片提供完整的 SDK 供客户进行定制化开发,尤其针对典型应用场景提供了源码级方案支撑,可帮助客户缩短产品开发周期、降低整体开发成本,提升产品市场竞争力。

方寸微电子致力于国产高速接口控制芯片的研发、设计、生产和销售。在集成电路架构设计、自主可控、大规模量产及品质管控等综合能力上具有国内领先的竞争优势,公司将持续为工业互联等重点领域提供完整的芯片级解决方案。
