数字图像相关（Digital Image Correlation，DIC）是指通过相机采集图像，拍摄试件变形前后表面形貌特征，识别被测物体表面结构，并利用三维重建以及数字图像相关性运算，获得图像各像素对应坐标。

作为一种高精度的非接触式全场光学测量方法，DIC方法可以直接测量实验试件的全场应变、位移、变形、形貌、振幅、振动等数据，目前已广泛应用于材料力学、岩煤土木、微观形貌及应变分析、有限元验证等专业科学领域，也在工程测量中发挥着愈加重要的作用。

然而，DIC方法的测量精度以及稳定性也会受到图像噪声的影响，较高的图像噪声会导致随机误差和亚像素位置插值带来的系统误差。

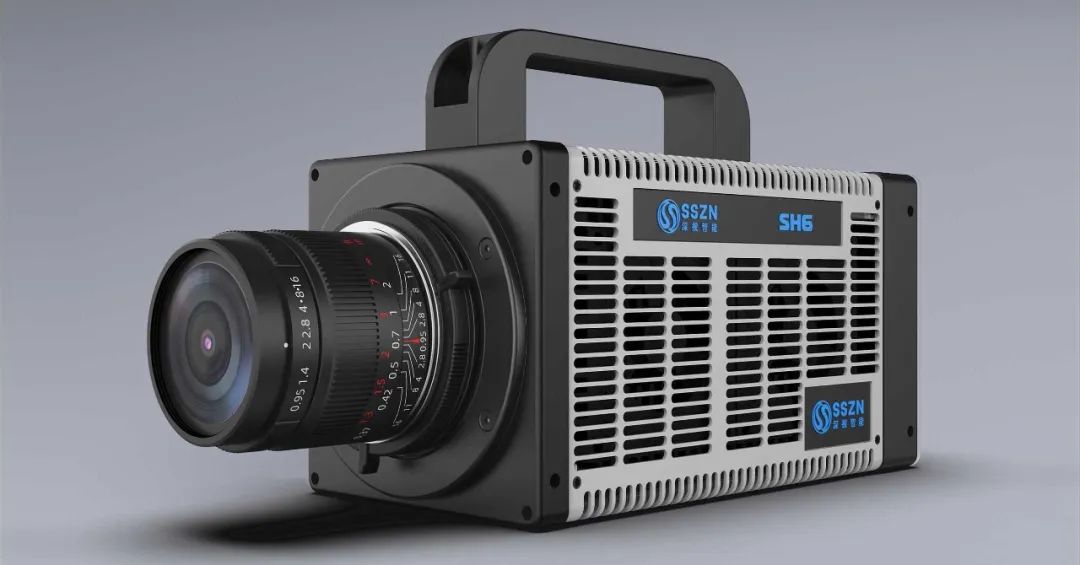

SH6系列高速相机

面对挑战，深视智能高速相机凭借与生俱来的、在市面上最为高端的专用ISP处理模块，能够将图像噪声对DIC方法测量精度的影响降至最低，为测量带来卓越的成像质量。

静态试验1

相机型号：SH6-113

分辨率: 1280×1024，帧率: 60FPS

曝光时间: 8000μs，相机增益: 0倍

试验过程：将制好斑后的纸板固定，不加载荷。保持纸板静止，使用高速相机连续采集图像。

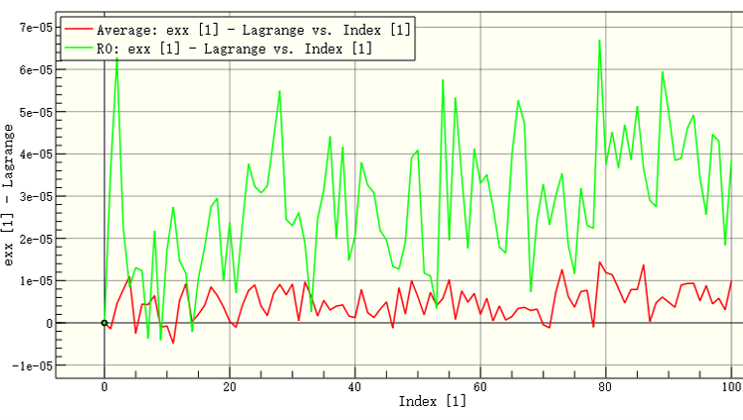

试验结果：

全局平均应变：10微应变左右

局部应变：30微应变左右

静态试验2

相机型号：SH6-113

分辨率: 1280×1024，帧率: 60FPS

曝光时间: 8000μs，相机增益: ×2倍

试验过程：将制好斑后的纸板固定，不加载荷。保持纸板静止，使用高速相机连续采集图像。

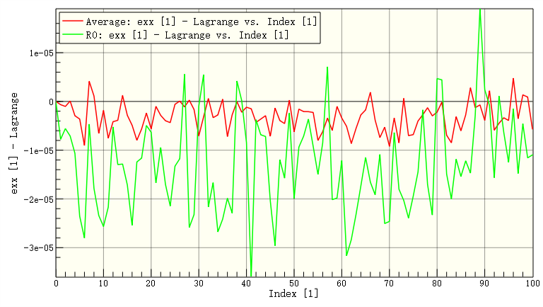

试验结果：

全局平均应变：10微应变左右

局部应变：70微应变左右

动态试验1

塑料板冲击试验

相机型号：SH6-113

分辨率: 1280×1024

帧率: 13000FPS

曝光时间: 30μs，相机增益: 0倍

视场: 200mm×200mm

试验过程：将制好斑后的纸板固定，冲击纸板，使用高速相机连续采集1s冲击纸板过程的图像。

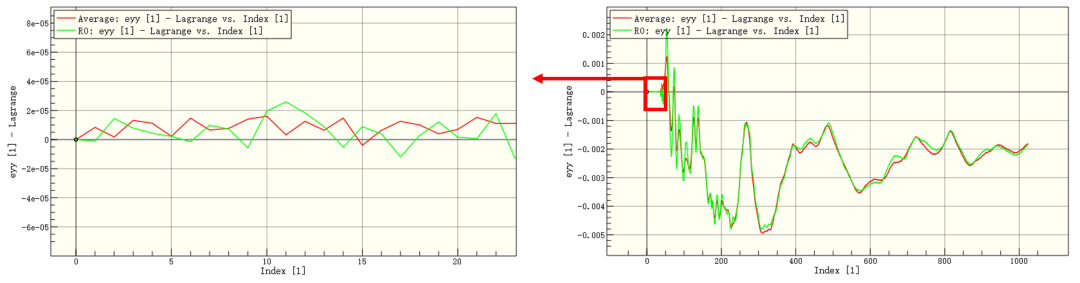

试验结果：

静止状态时，全局平均应变：20微应变左右；局部应变：30微应变左右。动态试验结果符合预期。

动态试验2

风扇旋转，速度1200r/min

相机型号：SH6-113

分辨率: 1280×1024

帧率: 13000FPS

曝光时间: 8μs，相机增益: 0倍

视场: 500mm×500mm

试验过程：在风扇上制好斑后，打开风扇，使用高速相机连续采集风扇转动过程的图像。

试验结果：

W方向（离面）位移符合振动规律，位移云图清晰呈现。

深视智能高速相机内嵌行业领先图像处理模块，拥有自动白平衡、色彩矫正、Gamma校正、去雾、去噪、锐化等模块，拥有卓越的成像质量和较低的背景噪声，即使在高增益下也可获得清晰的图像和准确的数据，同时满足准静态和动态DIC测量试验要求，广泛应用在材料力学、土木工程等领域，欢迎客户们前来咨询选购。

（文章转载自网络，如有侵权，请联系删除）
