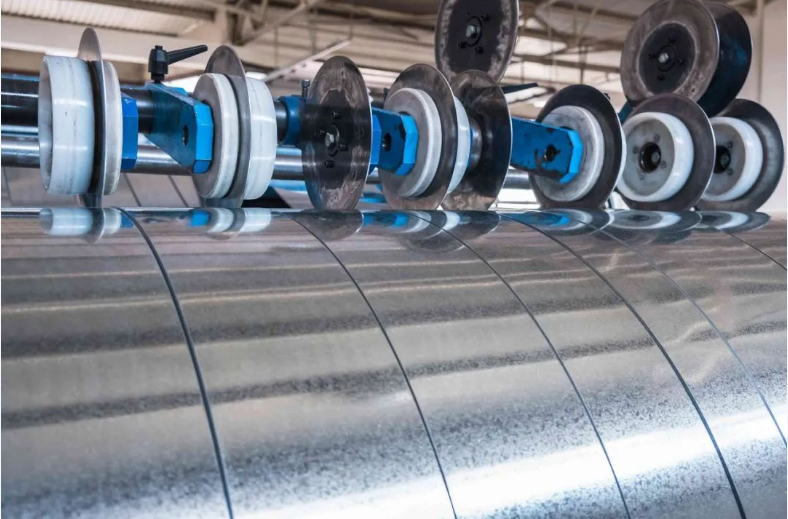

刀片作为分切机设备的重要部件之一，具有切削阻力小，耐磨性能好、铣削方向广等特点，可在金属、薄膜、皮革、橡胶、纸张等各种材料上进行作业。

而厚度作为刀片的重要参数，将直接影响加工效率和质量，因此在刀片的设计、加工和使用中，需要对其厚度进行测量，确保刀片的锋利度和使用寿命。

此外，为了避免发生过度磨损或刀片断裂等情况，还需要对刀片的破损等缺陷进行检测，以确保在机械设备上进行切割、修边等加工工序时的安全性。

检测项目

产品名称：刀片

测量项目：厚度、缺陷

精度要求：厚度重复性要求≤0.002mm

检测方式：旋转扫描

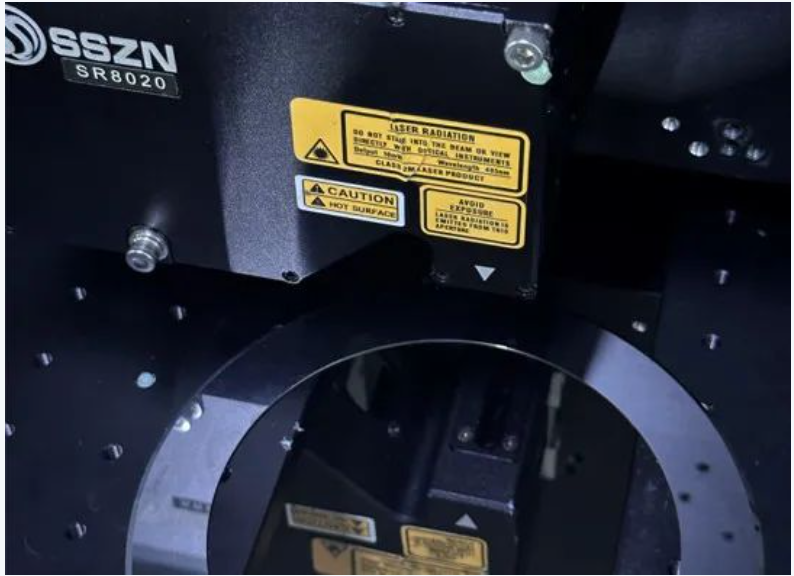

图 | 实物图

测量方案：使用两台相机对射测量刀锋到底面的厚度，通过设定基准面和测量点，并通过在基准面上设置基准点，取得相应点位的XYZ坐标进行空间平面拟合，计算每个测量点到拟合平面的距离。

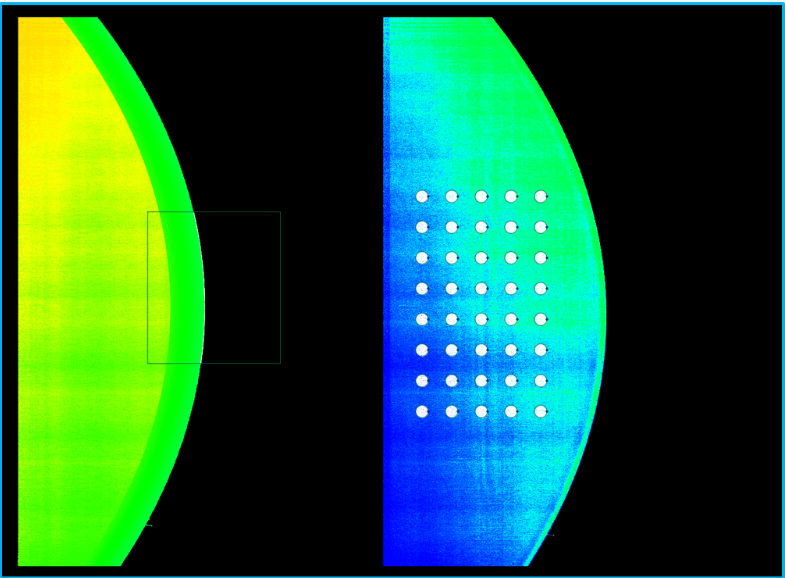

图 | 选点图

测量结果：刀片厚度静态重复性精度最大值为0.0004mm。

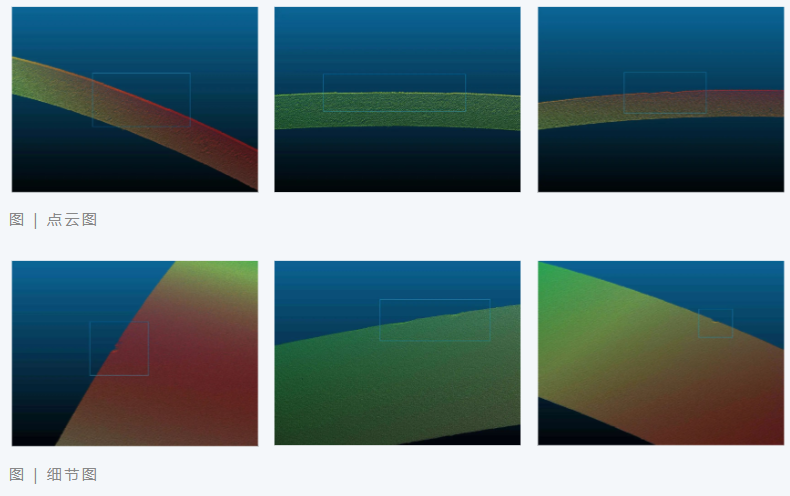

缺陷效果图展示

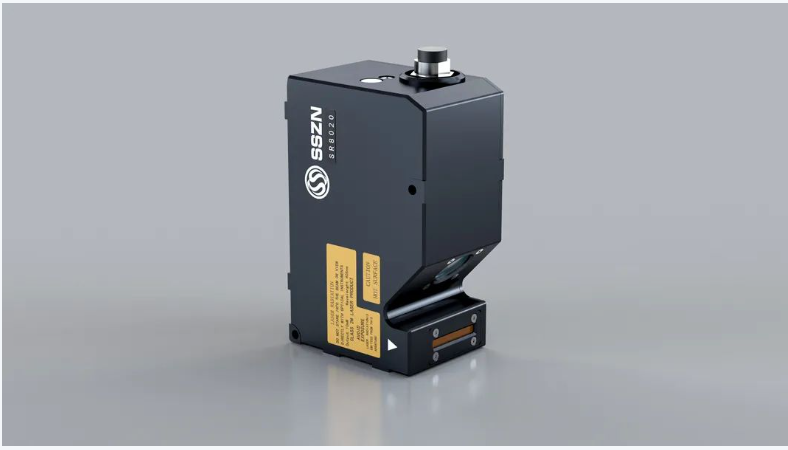

传感器参数

1.线激光型号: SR8020

2.参考物距(CD): 23mm

3.Z轴高度(FS): 5.2mm

4.X轴宽度: 14.5mm

5.Z轴线性度: ±0.02%的F.S.

6.Z轴重复精度: 0.1μm

7.X轴重复精度: 1.5μm

8.X轴数据间隔: 5μm

9.X轴轮廓点数: 3200

10.扫描速度: 3200~67000

深视智能激光三维轮廓测量仪的X轴轮廓点数高达6400像素点，超高的检测精度和扫描速度得到各行业的广泛认可，欢迎有3D量测需求的客户来电咨询。
