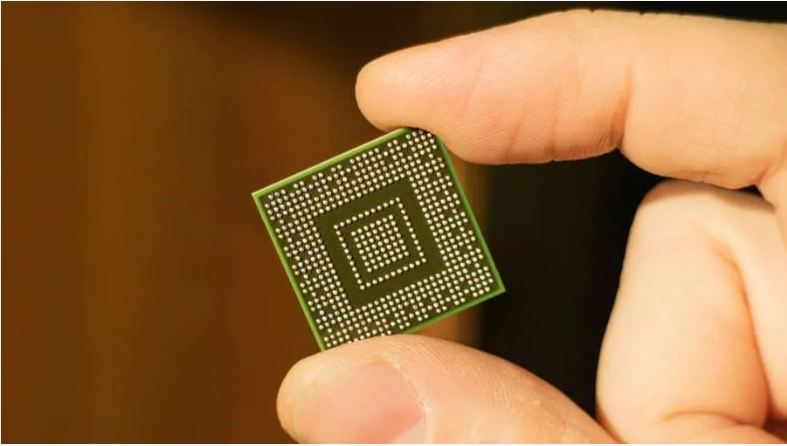

球栅阵列封装（BGA）是芯片常用的封装方式之一，BGA锡球作为芯片和电路板的连接点，直接关系到引线端点和线路板的接触情况，影响BGA芯片的质量。

而随着产品尺寸的减小及功能的增加，芯片对锡球的高度及平面度等指标要求也日趋严格。为减少现有生产工艺误差导致的锡球高度不统一等质量缺陷，深视智能使用高精度线激光产品对芯片锡球的良率进行检测分析，以保证产品的质量。

检测项目

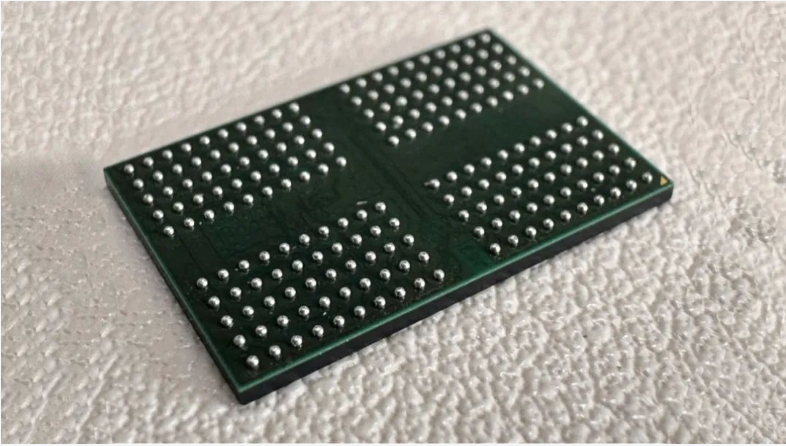

产品名称：BGA封装芯片

测量项目：基板平面度；锡球高度；顶点平面度

精度要求：动态重复性精度≤0.020mm

测量结果：锡球顶平面度及锡球高度动态重复性精度为0.009mm。

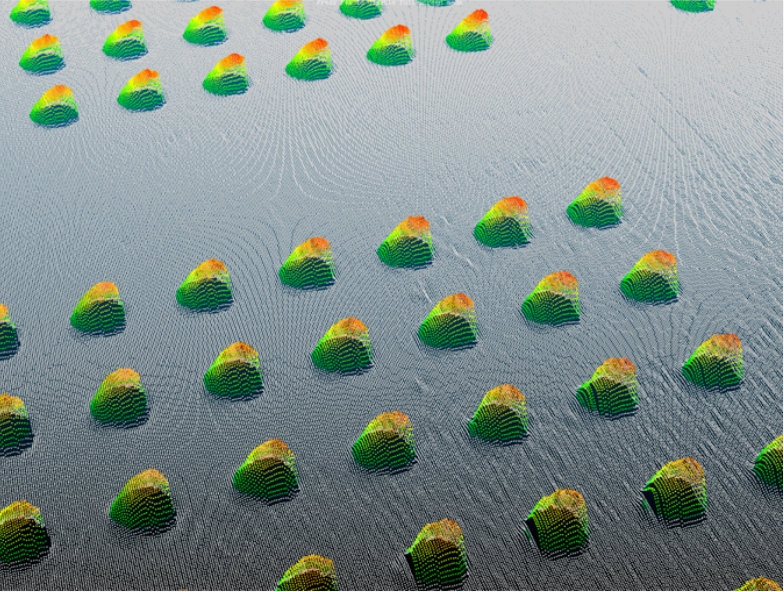

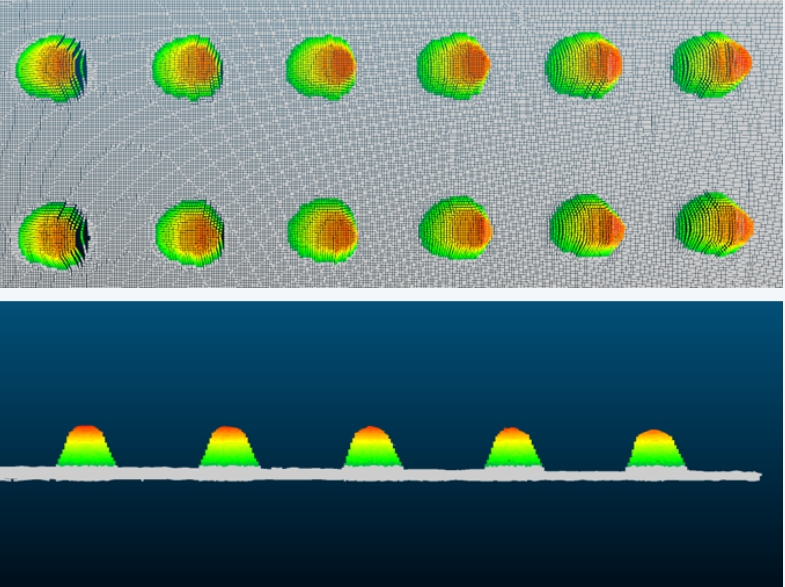

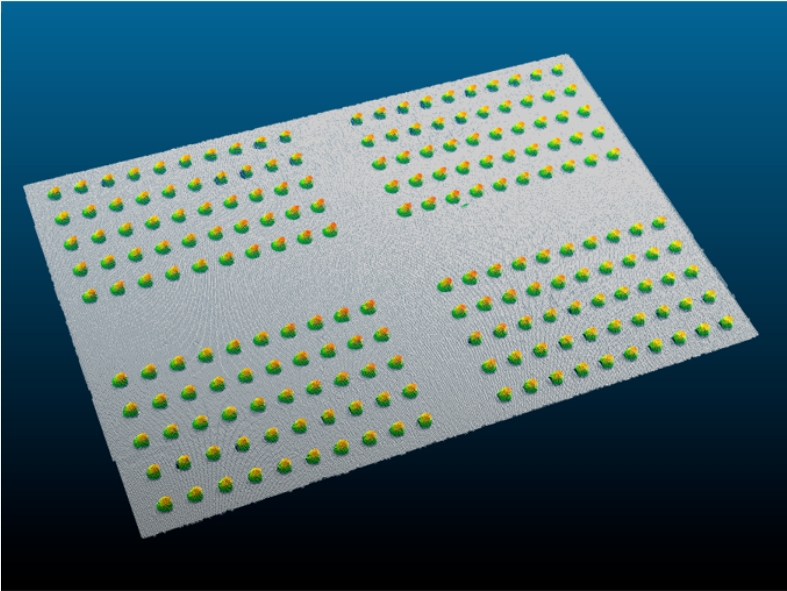

效果图展示

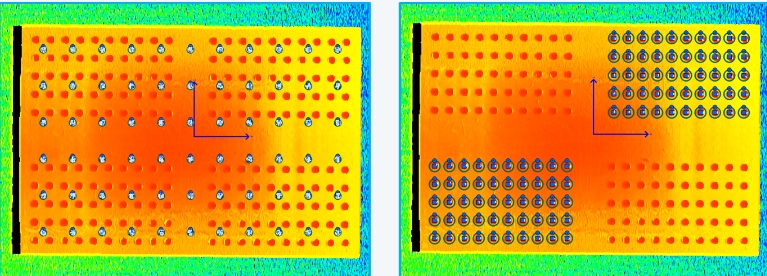

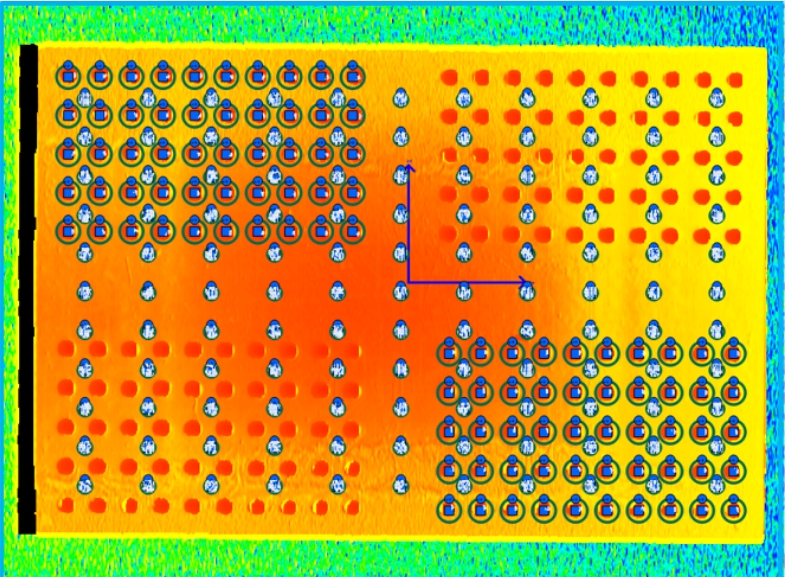

检测过程

平面度测量原理：通过设定测量点，取得相应点位的X,Y,Z坐标，并使用最小二乘法进行空间平面拟合，计算每个测量点到拟合平面的距离，最后将该距离的最大值减去其最小值即可得到平面度值。

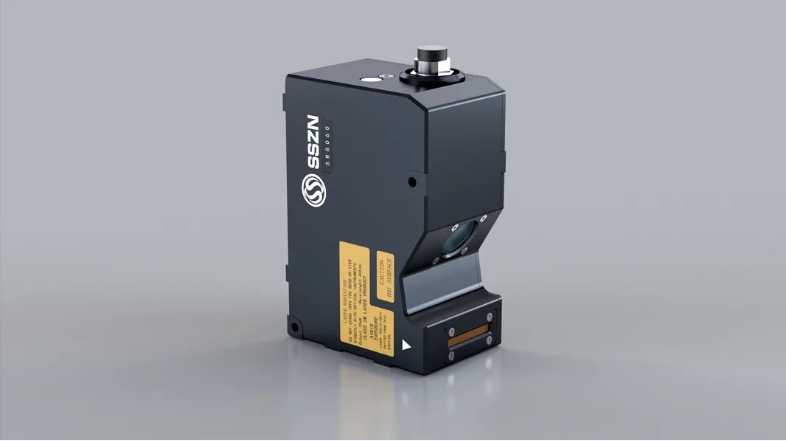

传感器参数

1.线激光型号: SR8060

2.参考物距(CD): 60mm

3.Z轴高度(FS): 18mm

4.X轴宽度: 31mm

5.Z轴线性度: ±0.02%的F.S.

6.Z轴重复精度: 0.2μm

7.X轴重复精度: 5μm

8.X轴数据间隔: 12μm

9.X轴轮廓点数: 3200

10.扫描速度: 3200~67000

深视智能激光三维轮廓测量仪品类齐全，应用广泛，在3C、锂电、半导体等行业拥有成熟的检测方案，欢迎有3D量测需求的客户来电咨询。
