作为工业门类最为齐全的国家，我国对于齿轮的产销高居全球首位，也让齿轮行业成为机械基础件中规模最大的行业。

齿轮的间隙是齿轮的重要参数，合适的间隙大小将使齿轮更加顺畅耐用。过小的齿轮啮合间隙会导致齿轮相互挤压，造成齿轮和轴承损坏，而过大的齿轮啮合间隙将导致齿轮滑动，造成传动效率下降。

在齿轮的生产过程中，加工环境、技术缺陷和检测不足等因素，都会导致产品良率的下降；而在齿轮的使用过程中，由于磨损和冲击等因素的影响，齿轮也会出现振动、噪声、强度降低等问题，造成传动失效、设备损坏甚至安全事故。因此，针对齿轮间隙的质量检测十分必要。

为准确高效地发现齿轮间隙存在的问题，深视智能使用3D相机对齿轮产品进行高精度检测，助力齿轮使用寿命和传动效率和安全性能的提升，保证产品质量。

检测项目

产品名称：齿轮

测量项目：间隙

效果图展示

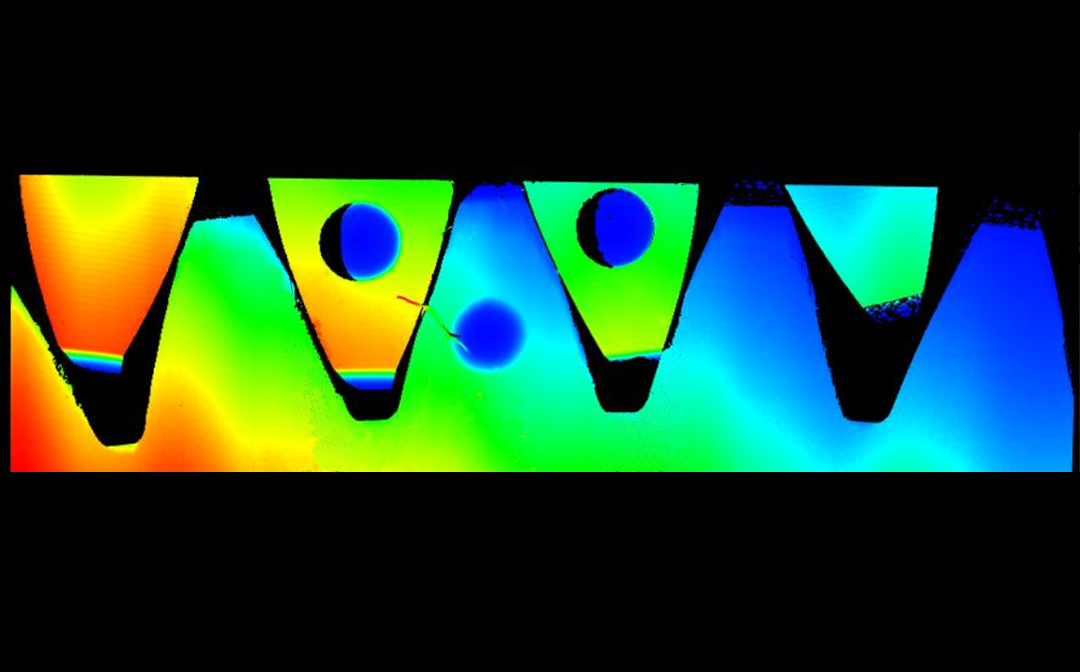

点云图

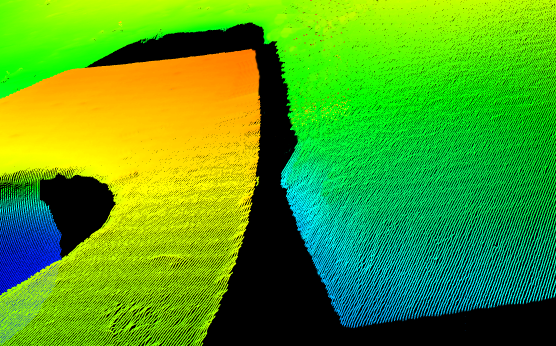

点云细节图

检测过程

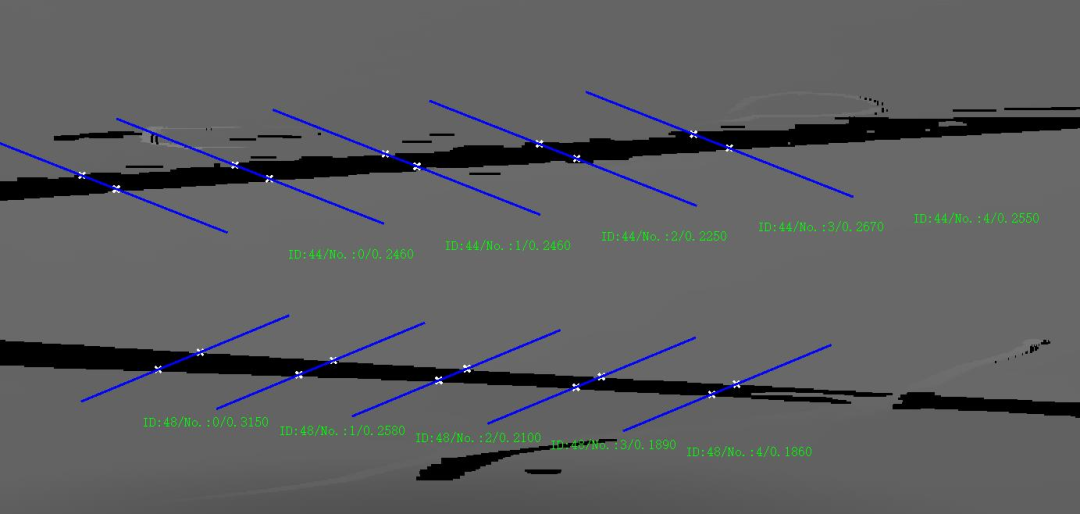

测量原理：齿轮间隙的检测可通过截取间隙的边缘点，并计算出两个边缘点之间的距离，即可得到间隙值。

测量结果：间隙超出0.04mm可被稳定检出，检测速度达到50mm/s。

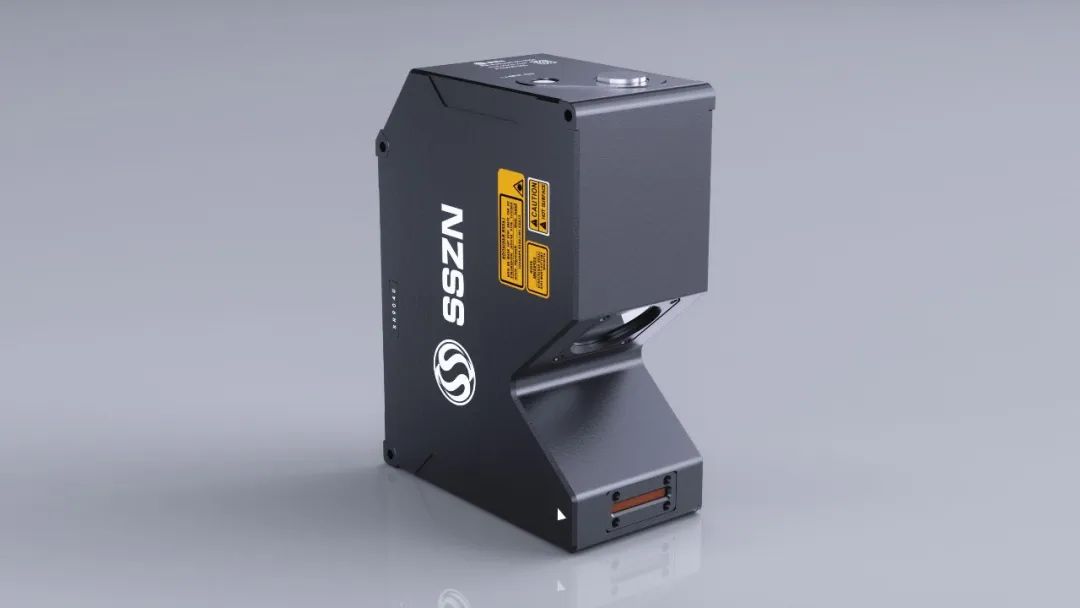

传感器参数

1.线激光型号: SR9040

2.参考物距(CD): 40mm

3.Z轴高度(FS): 6.6mm

4.X轴宽度: 17mm

5.Z轴线性度: ±0.02%的F.S.

6.Z轴重复精度: 0.1μm

7.X轴重复精度: 0.6μm

8.X轴数据间隔: 3μm

9.X轴轮廓点数: 6400

10.扫描速度: 1500~13000

深视智能激光三维轮廓测量仪助力3D视觉工业应用智能化升级，在3C、锂电、半导体等行业拥有成熟的检测方案，欢迎有3D量测需求的客户来电咨询。
