背景知识

在现代医疗领域,医疗量具的精准度对于疾病诊断、手术治疗以及医疗科研等方面都起着至关重要的作用。从微观的细胞检测器具到宏观的手术导航定位器械,任何细微的误差都可能导致严重的后果。

随着科技的不断进步,3D 相机技术的出现为医疗量具检测带来了全新的解决方案,它能够以非接触、高精度、快速的方式对医疗量具进行全面检测,极大地提高了医疗质量与安全水平。

相机选型

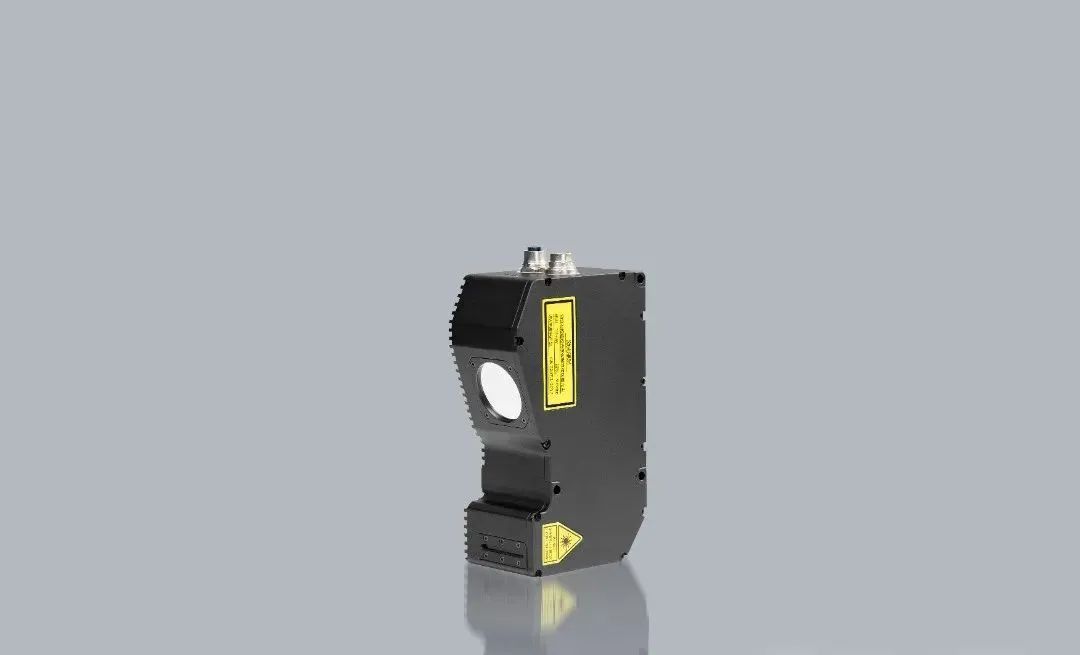

今天为大家介绍的是翌视科技LVM2346线激光3D相机在医疗行业检测中的应用案例。翌视科技的LVM2346 3D智能传感器,其全画幅采集速率1000Hz,物理轮廓点数1920点,深度图均匀间距采样条件下最高可达4096点,专为满足工厂恶劣生产环境设计,适合快速移动物体检测的场景。

检测项目

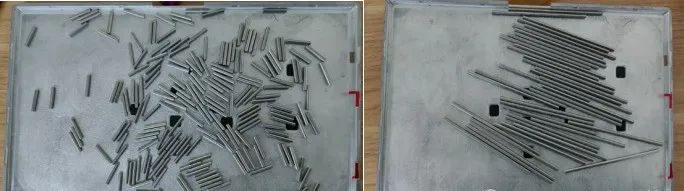

图为震动盘中的圆柱料件

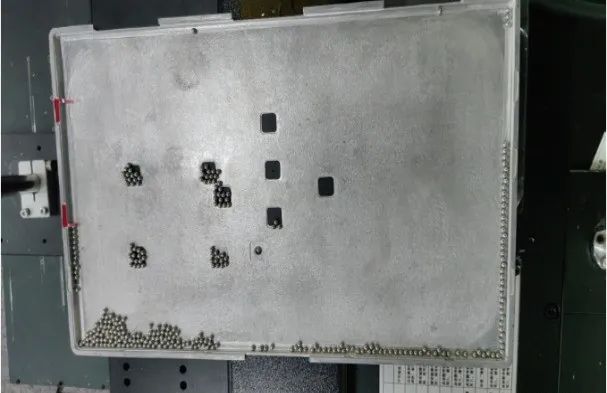

图为震动盘中的钢珠料件

工件信息

料盘尺寸:400*400mm

圆柱:尺寸1:20*3.1mm;尺寸2:100*3mm

钢珠:直径为3mm的圆形钢珠检测要求·在震动盘中产品的数量检测环境及安装方式

检测要求

在震动盘中产品的数量

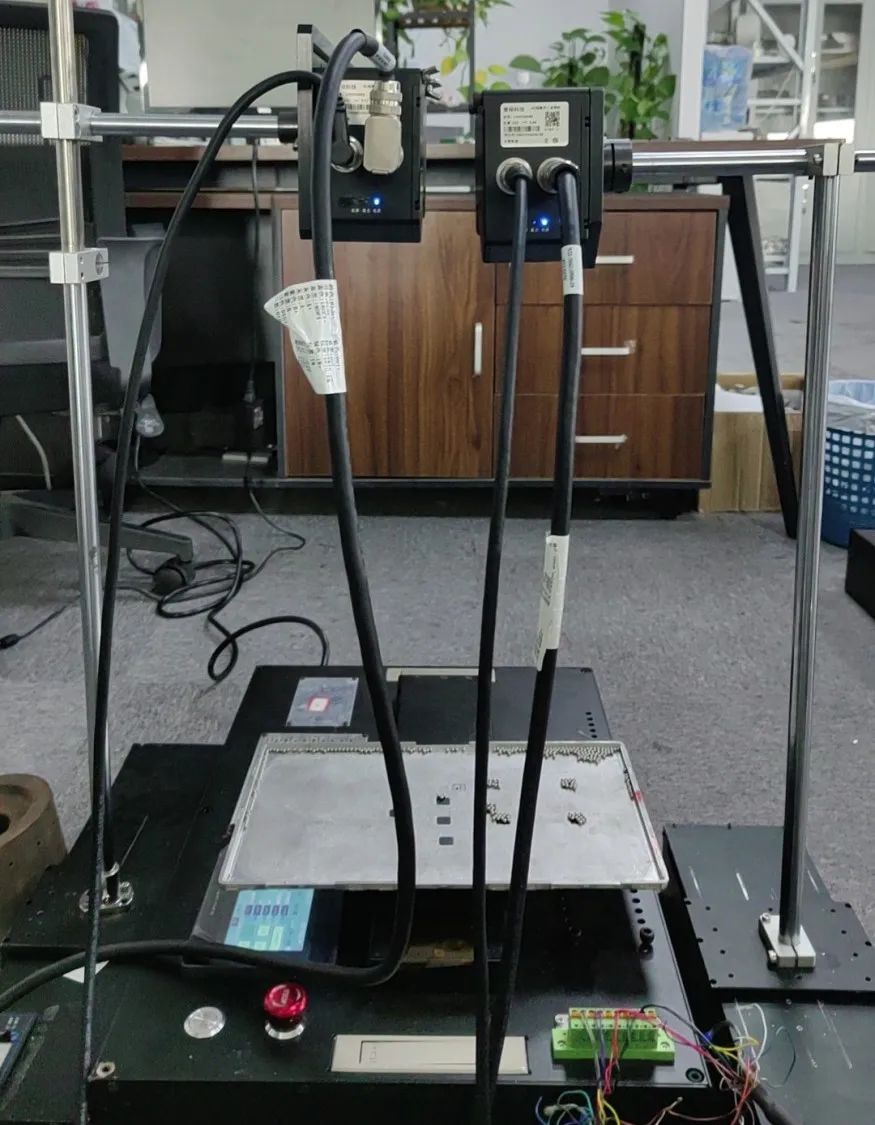

检测环境及安装方式

扫描方式: 相机固定,测试样件沿中心直线运动进行扫描测量

触发方式:采用编码器触发,输出稳定的AB相差分信号·

通信方式:TCP/IP以太网

圆柱形产品(短)采图效果

图为单相机点云效果

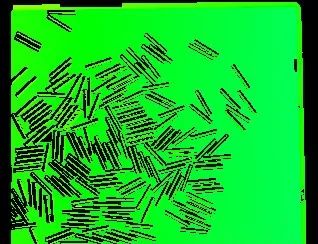

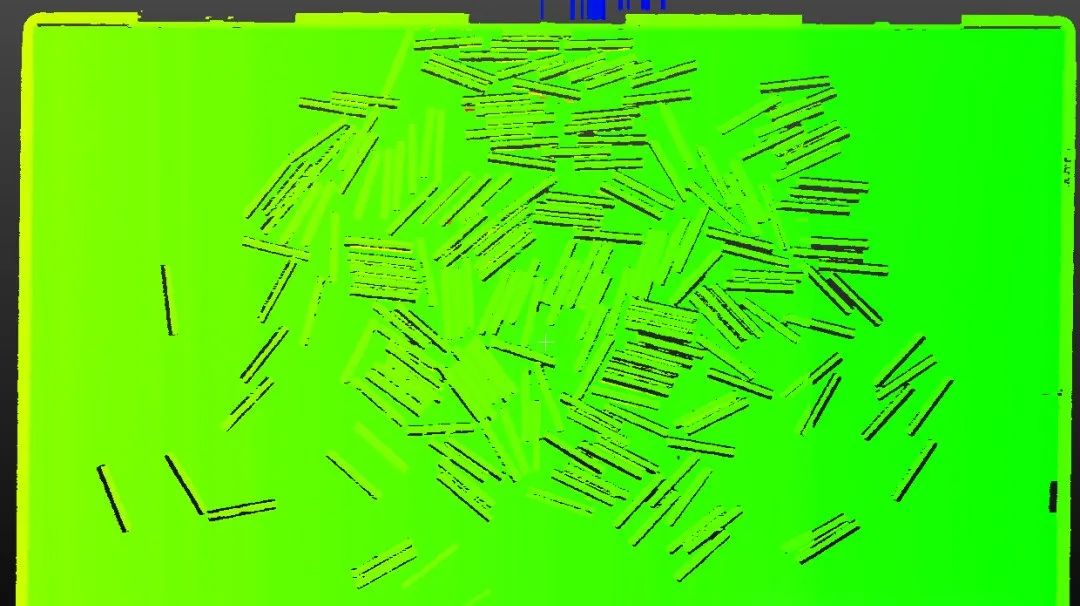

图为拼接后点云效果

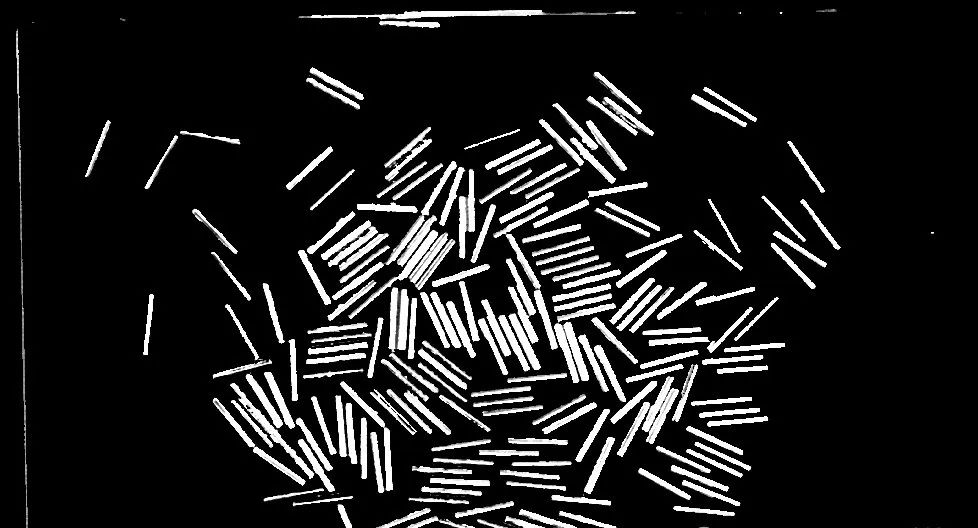

图为拼接后深度效果

圆柱形产品(长)采图效果

图为单相机点云效果

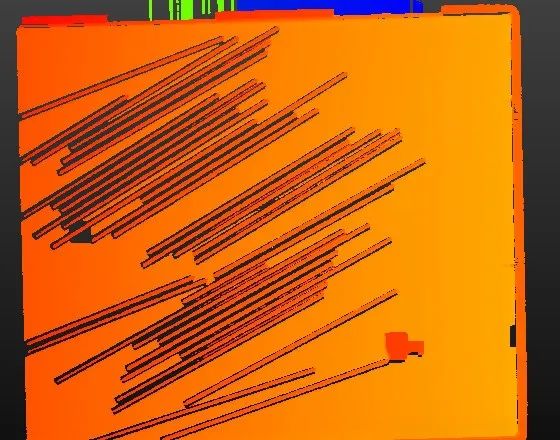

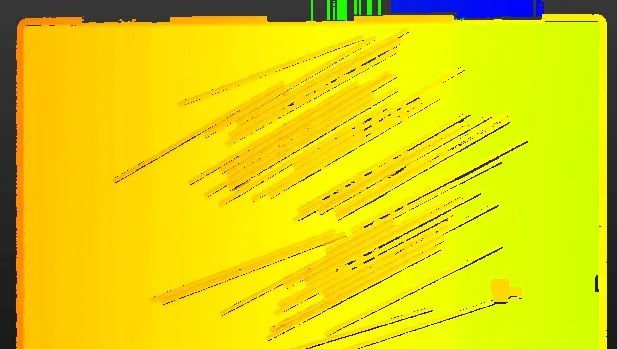

图为拼接后点云效果

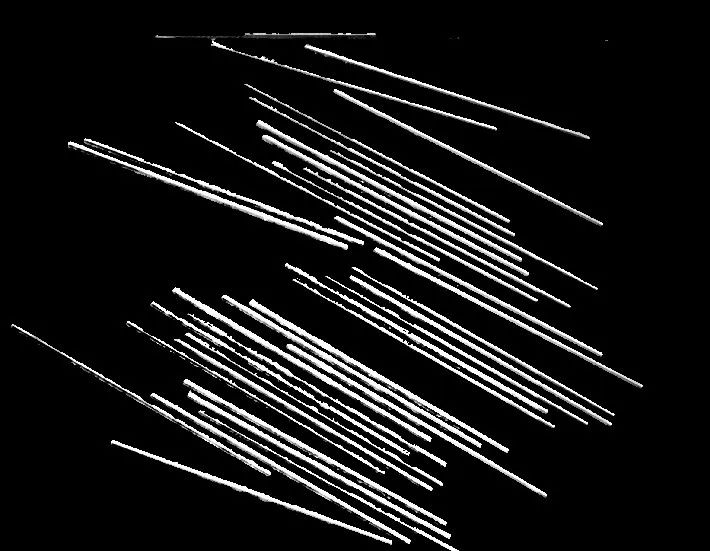

图为拼接后深度效果

钢珠形产品采图效果

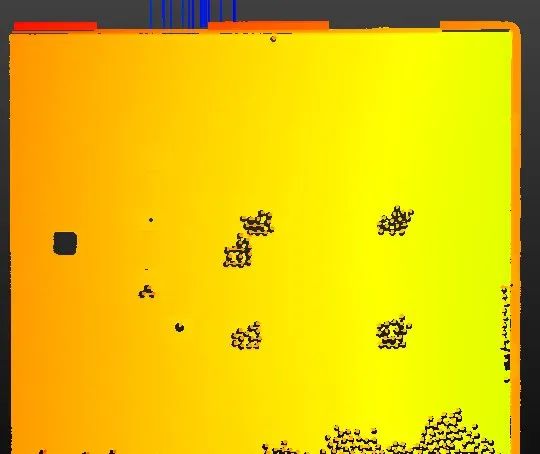

图为单相机点云效果

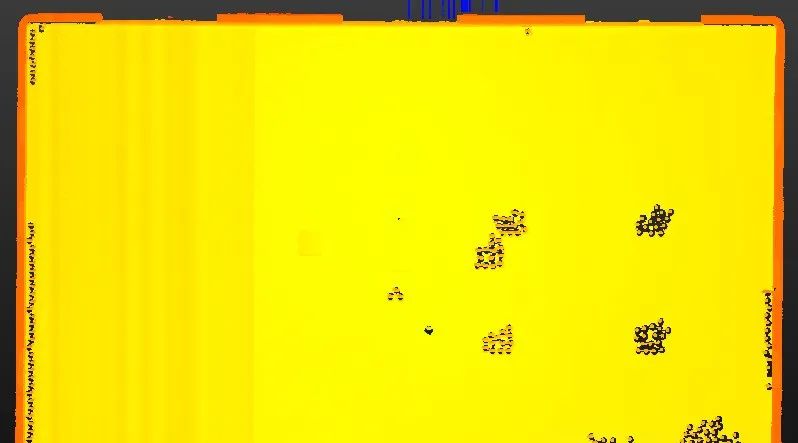

图为拼接后点云效果

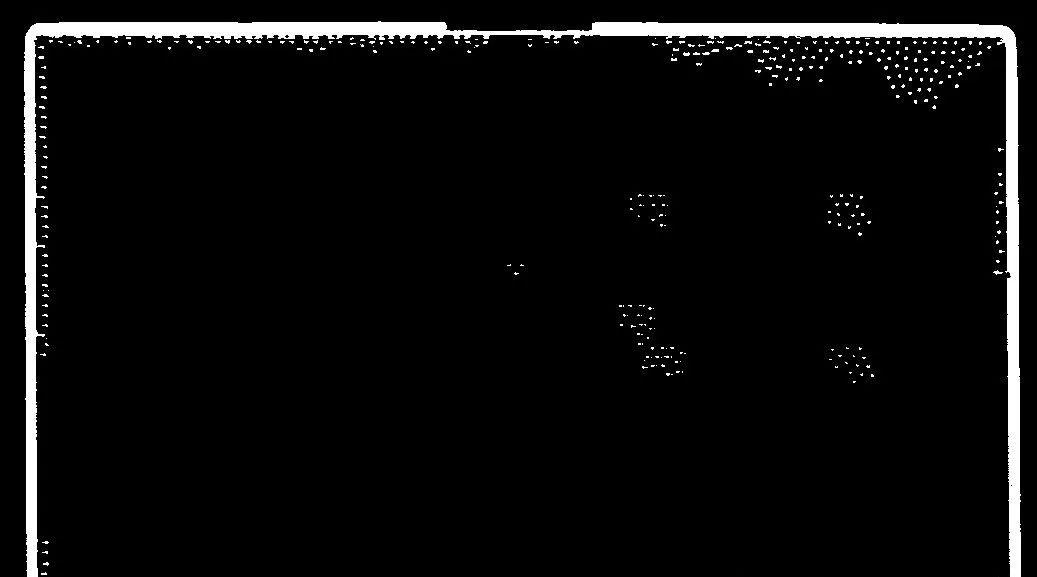

图为拼接后深度效果

检测结论

经采集样品测试可以准确检测出圆柱、钢珠两种类型三种样品的准确数量, 且测试结果准确无误
