在现代工业自动化生产中，机器视觉系统扮演着至关重要的角色，而光源的选择则是确保机器视觉系统性能的关键因素之一。同轴光源作为一种高效的照明技术，以其独特的优势在机器视觉领域得到了广泛的应用。

同轴光源通过与相机镜头共轴的方式布置，能够直接照射到被拍摄物体上。这种设计使得光线几乎垂直于物体表面，极大地减少了阴影和反射，提供了更均匀和一致的照明效果。这对于检测光滑或反光表面的物体，如金属零件、电子芯片等，是极为关键的。

在半导体制造和表面缺陷检测等领域，同轴光源的应用尤为广泛。例如，在半导体晶片的检测过程中，同轴光源能够帮助识别微小的缺陷，如划痕或灰尘粒子，这对于保证产品质量至关重要。此外，在自动化视觉检查系统中，同轴光源也显示出其卓越的性能，提高了检测速度和精度。

此次我们将利用同轴光源，进行半导体行业的缺陷检测打光实验。

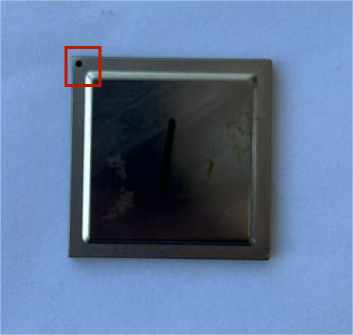

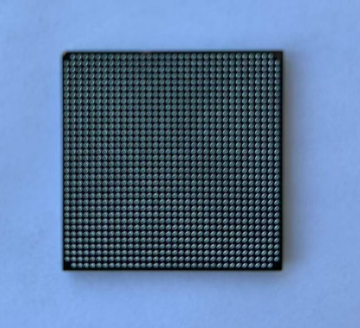

        正面                        反面

手机拍摄

检测需求：

1、正面的污渍检测，以左上角圆孔为基准的位姿检测

2、反面的缺陷检测，看圆点是否有缺失

我们都知道对于反光程度较高的物体，如金属、玻璃等，同轴光源能够显著减少反光现象。这是因为它通过漫射板和分光镜的组合，使得光线以特定的角度照射到物体上，并由物体反射回镜头，减少了光线在物体表面的直接反射，而且同轴光源能够凸显物体表面的不平整特征，如划痕、凹陷、压印等。由于光线照射到物体表面后，不平整的地方会产生不同的反射角度，从而在图像中呈现出明暗对比，使得这些特征更加突出。接下来，我们看打光实验效果：

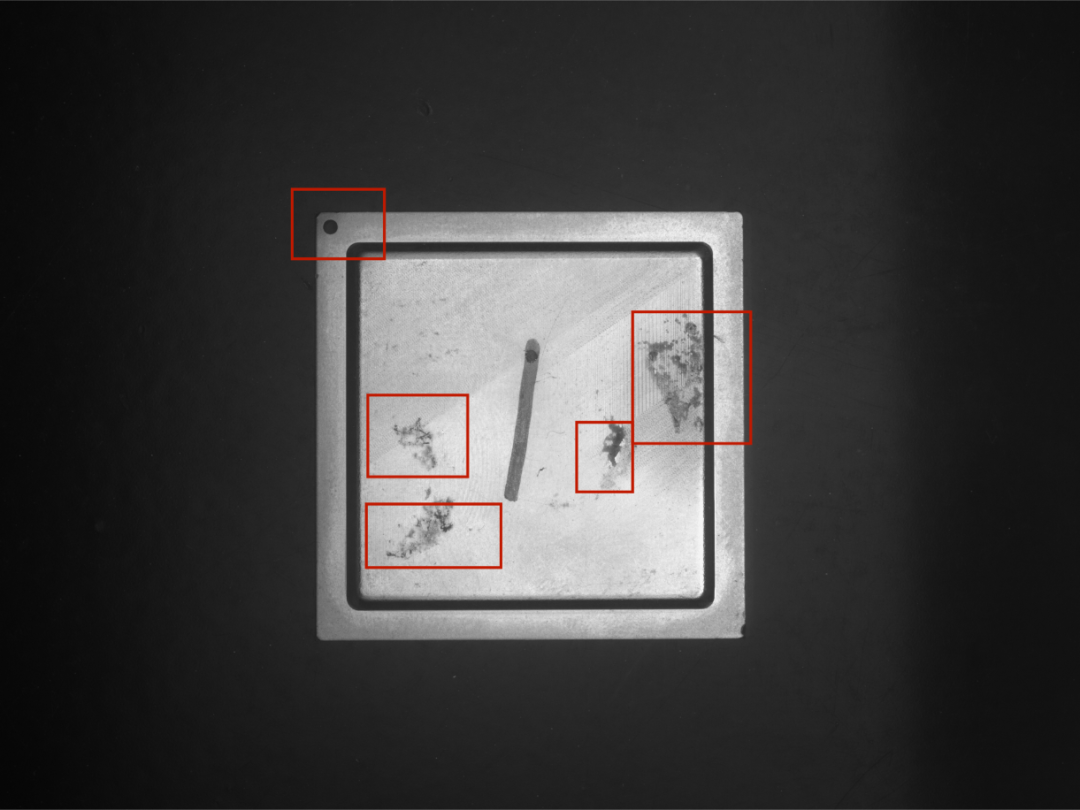

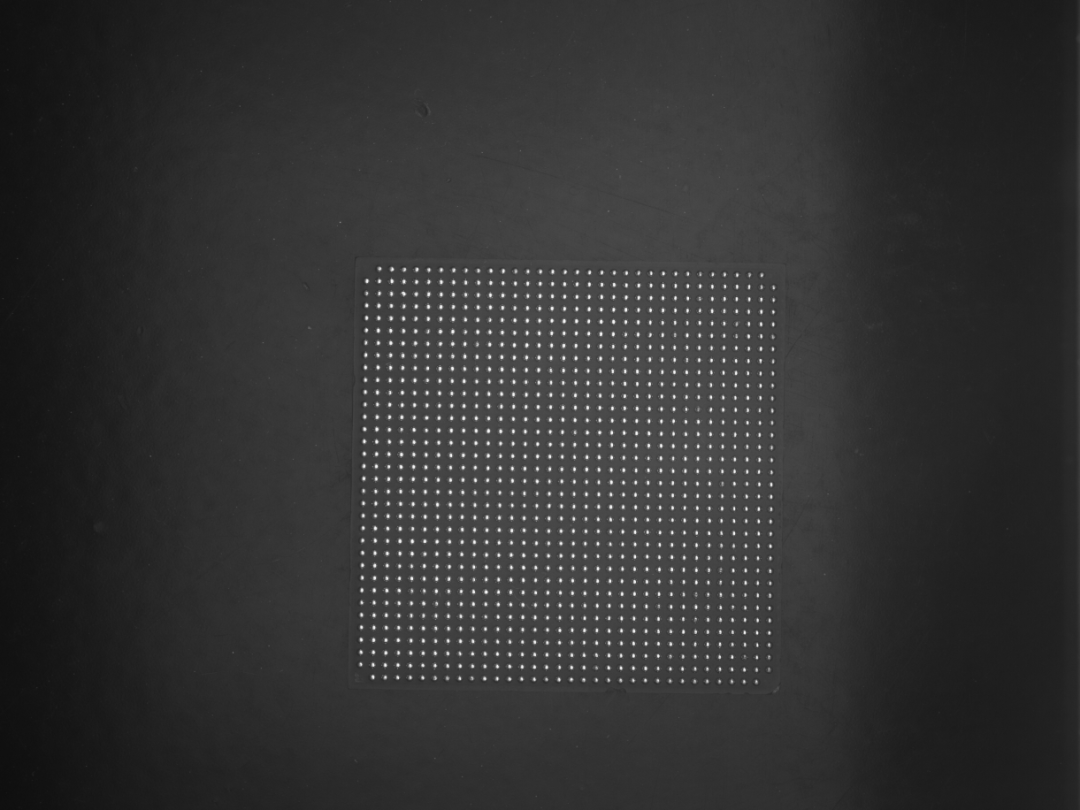

             正面                 反面

打光实验光源： LV-DM90-B

从图像中可以看到，正面的污渍和圆孔清晰可见，反面的圆点也清楚的显示出来。欢迎大家讨论同轴光源的其他应用场景‌‌。
