分辨率（Resolution）作为光学系统最核心的性能指标之一，分辨率直接决定了镜头对微观细节的解析能力，并深刻影响着图像传感器或显示设备的最终成像清晰度。需特别注意的是，镜头的性能在图像不同位置可能产生变化，并随工作距离（Working Distance, WD）、光圈值F数（F-number）等参数改变。在测量分辨率和对比度时，合理管理预期并设定系统边界至关重要。某些分辨率测试方法还能揭示失真、相对照度等其他参数的信息。常见的镜头分辨率测试方法包括反向投影测试、调制传递函数（MTF）测试、倾斜边缘MTF测试和相机测试，各类方法在测试精度、设备要求及应用场景方面均存在显著差异，需根据具体需求进行方法论适配。

一、常见的镜头分辨率测试方法

1. 反向投影测试（几何光学法）

在反向投影测试中，使用镜头测试投影仪将高精度测试靶标的图案置于像平面，通过成像镜头投射至特定工作距离（本质上是逆向成像），并在暗室中观察。由于光线通过镜头的调制是可逆过程，该方法能简单有效地测试分辨率。该方法的另一优势在于分辨率规格已作为像空间参数给出。常用的USAF 1951测试靶标包含多组正交排列、频率递增并向中心螺旋排列的线条。这些线条分布在整个视场中，允许操作员通过调焦优化特定视场区域的分辨率，因此该方法可同步测试多个视场点。

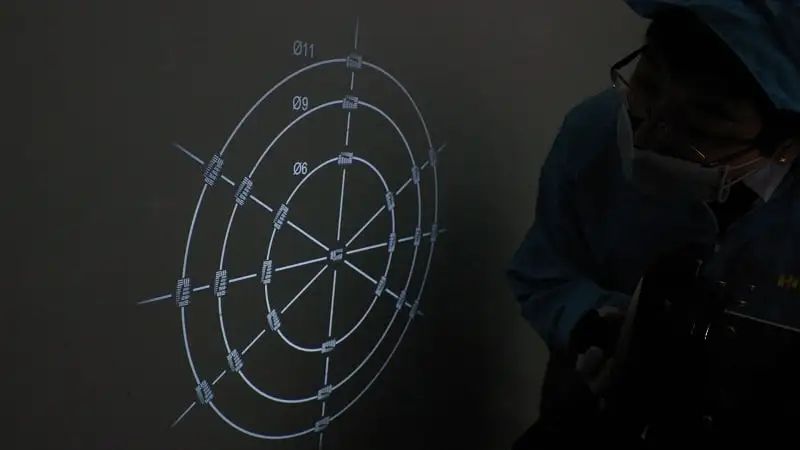

图1：反向投影测试（标记为11、9、6的圆环分别对应2/3英寸、1/1.8英寸和1/3英寸传感器的像圈）

反向投影测试具有低成本、高效率的优势，能快速检测镜头分辨率和像散。操作员培训相对简单，设备成本也低于其他方法。但重要缺陷在于无法量化对比度水平，因其依赖人眼判断。人眼通常可检测最低约20%的可分辨对比度，但无法确定具体对比度值。（该方法基于人眼可见光谱范围（380-780nm），不适用于紫外/红外光学系统评估）

2.调制传递函数（MTF）测试

MTF曲线是表征成像镜头分辨率性能最全面的形式，可直接比较不同镜头的分辨率。商用测试台支持在三维坐标系中进行镜头表征（图2）。

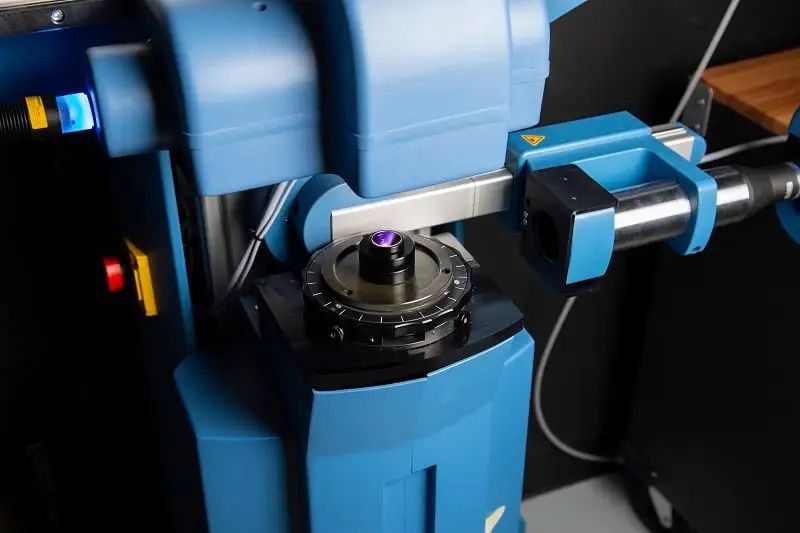

图2：倾斜边缘MTF测量（可同步测试多个测量区域）

操作员通过让脉冲信号（通常表现为暗背景下点光源的光线）穿过镜头进行MTF测试。需严格控制光源位置和成像位置，利用脉冲响应确定奈奎斯特极限（最高可解析采样频率）内各空间频率的响应。由于测试环境高度受控，所得数据纯粹反映镜头性能。

外部因素（如杂散光、渐晕）不计入系统级性能指标，实际分辨率可能低于MTF曲线所示。MTF测试台的输出本质上是基于一维、二维或三维坐标系的空间频率对比度函数。

3.倾斜边缘MTF测试

倾斜边缘MTF测试可获取与MTF测试相同的系统级信息，但速度更快、适应性更强且设备成本更低。传统MTF测试使用点光源的艾里斑，通过物镜放大适配全传感器以消除外部MTF贡献；而倾斜边缘MTF测试采用倾斜数度的高对比度刃边靶标。若需单独分析镜头的MTF贡献，必须通过除法运算消除其他组件的系统级MTF贡献（因各贡献为乘积关系）。获取斜边MTF的第一步是测量S形边缘扩散函数及其导数以确定线扩散函数，随后经过滤波和傅里叶变换生成MTF曲线。

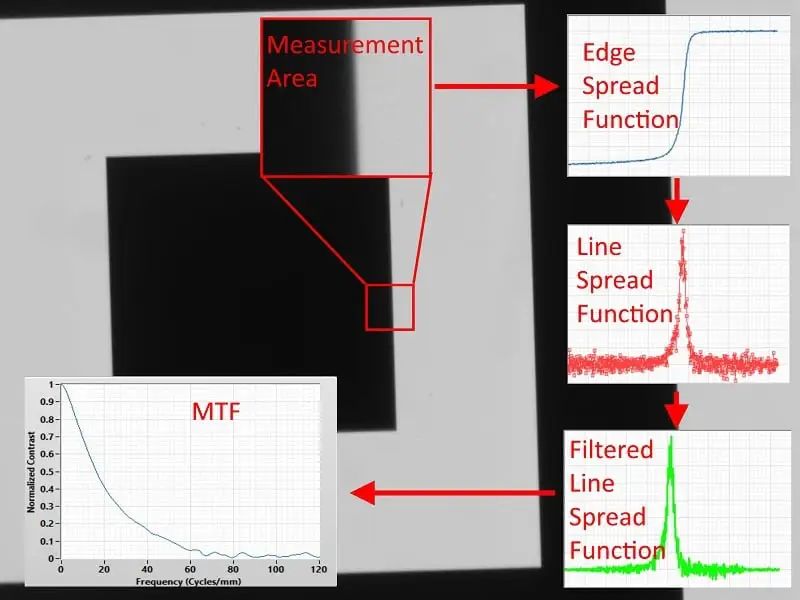

图3：倾斜边缘MTF测试根据线扩散函数生成MTF

该方法生效的前提是：刃边靶标的对比度过渡尺度需小于奈奎斯特极限的四分之一。若刃边过渡宽度为100μm，目标分辨率为100lp/mm（奈奎斯特采样尺寸5μm），则当放大倍率（m）小于0.0125X时，该靶标可满足要求（见计算式）：

4.相机测试

"相机测试"是所有使用相机的测试统称。倾斜边缘MTF测试是其中一种特定方法，但非唯一常用的分辨率测试手段。通过不同技术或设备，相机测试方法可适配任何实际应用场景，获取系统级、环境相关的分辨率信息。这些测试通常使用特定测试靶标，在正确视场位置和测试环境中验证性能指标。随着传感器像素尺寸持续缩小、数量持续增加，镜头的光学与机械要求也需同步提升。系统集成商和机器视觉终端用户常误解影响视觉系统性能的因素。理解各测试方法提供的信息及其优缺点，是确保成功的关键。

二、常见镜头性能测试方法的优缺点

表1：常见镜头性能测试方法的优缺点

三、关键总结与未来展望

1.方法互补性

单一测试难以全面表征镜头性能。例如，反向投影测试适合快速定性评估，而MTF测试提供高精度量化数据，二者结合可兼顾效率与深度。

2.标准化与场景适配

推动国际标准统一（如ISO 12233）能增强结果可比性，而相机测试的灵活定制化则更贴近实际应用需求。

3.技术创新驱动

随着AI算法与虚拟测试技术的发展，未来可通过机器学习自动优化测试流程，或通过数字孪生技术模拟复杂环境，降低实物测试成本。

4.多指标融合

分辨率需与对比度、色差、畸变等参数综合评估，构建多维度评价体系（如MTF曲线与图像质量评分结合），以全面反映镜头性能。

结语

镜头分辨率测试是评估光学性能的核心环节，其方法科学性与技术先进性直接决定结果的可靠性。通过反向投影测试、MTF测试、倾斜边缘MTF测试及相机测试等方法，用户可多维度解析镜头特性，但需结合场景需求权衡优劣势。随着镜头技术持续迭代升级，测试体系需同步优化——既要科学选用测试工具并严格把控环境变量，又需融合创新技术，从而为光学设计、工业检测及消费电子领域构建精准可靠的数据基准。
