背景知识

在消费电子制造领域，笔记本电脑以其轻薄便携、功能强大的特点，成为人们工作、学习和娱乐的重要工具。消费者对于笔记本电脑的品质要求日益严苛，其中，键盘作为与用户直接交互的重要部件，其质量直接影响用户体验。

键盘边缘断差作为衡量键盘装配质量的关键指标，对其精准检测至关重要。传统检测方法在精度和效率上存在局限性，而 3D 相机的出现，为笔记本键盘边缘断差检测带来了新的解决方案。

相机选型

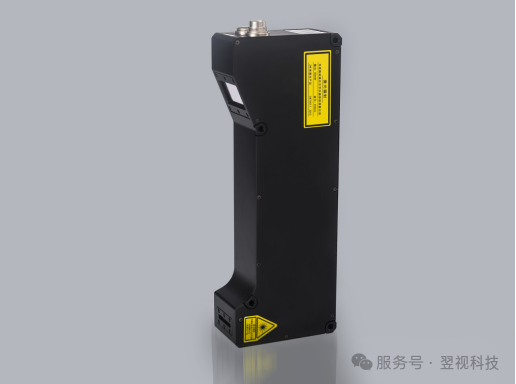

今天为大家介绍的是翌视科技LVM2050线激光3D相机在3C行业-笔记本电脑板块中的应用案例！LVM2050 3D智能传感器，其全画幅采集速率340Hz，通过设置ROI最高可达10000Hz；物理轮廓点数2048点，深度图均匀间距采样条件下最高可达4096点，满足各种高速和大批量检测应用需求，是一款高性价比3D智能传感器。

检测项目

·断差测试

·重复精度要求：0.05mm

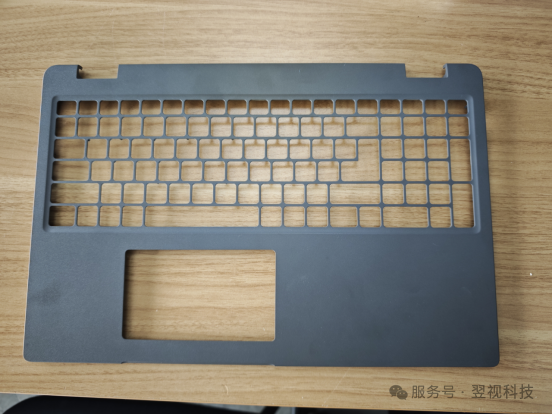

·产品尺寸：240mm*360mm（灰色塑料材质）

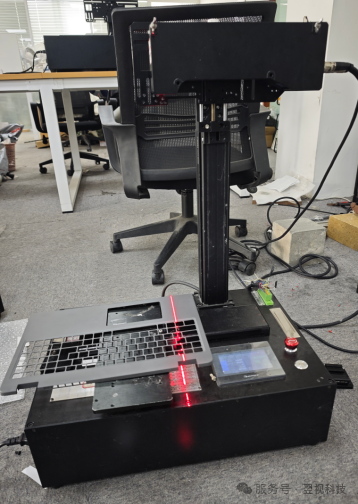

检测环境及安装方式

·扫描方式: 相机固定，测试样件沿中心直线运动进行扫描测量

·触发方式：采用编码器触发，输出稳定的AB相差分信号

·通信方式：TCP/IP以太网

采图效果

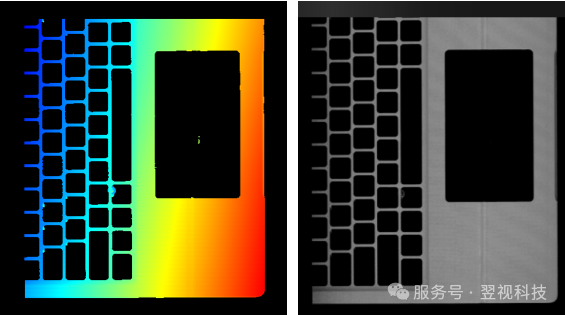

第一段图像效果

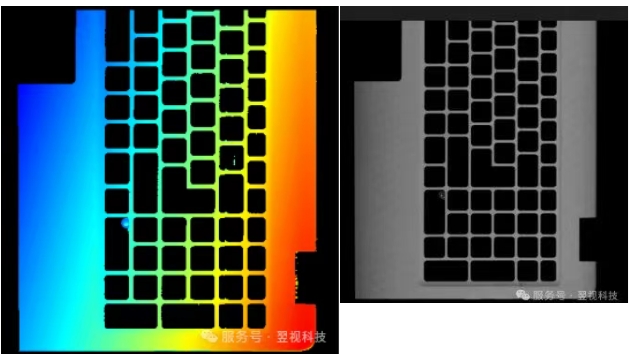

第二段图像效果

测量数据

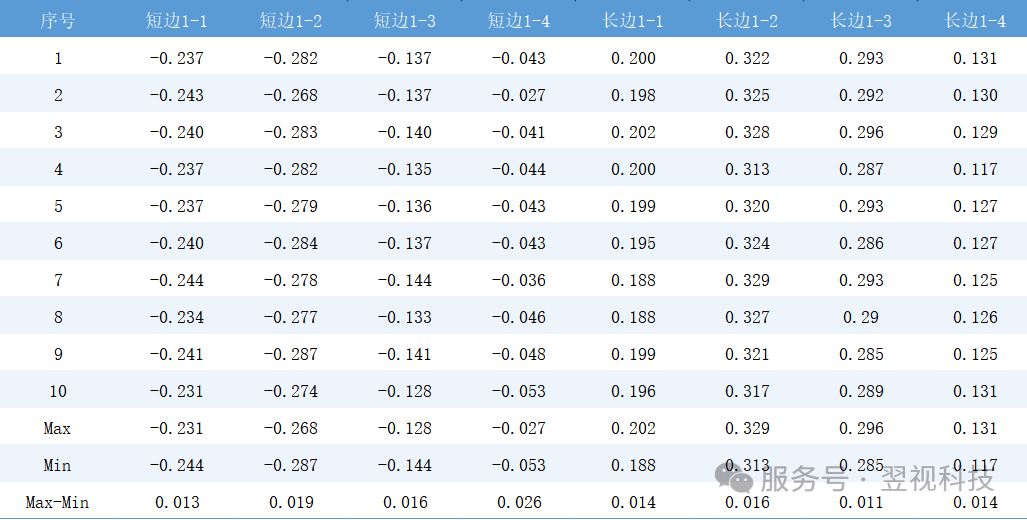

第一段测量数据

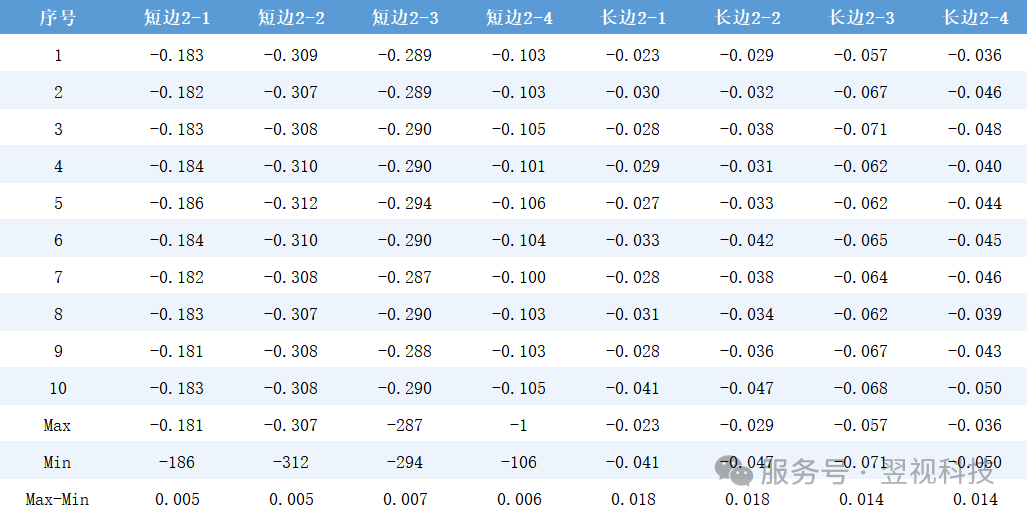

第二段测量数据

检测结论

此方案成像效果较为完整，目标区域清晰可见，重复精度综合四条边，10次静态重复性最大为0.026mm，满足0.05mm的客户检测需求。
