在工业视觉检测领域,远心镜头因其无视差、高精度、低畸变等特性,成为高精度测量的重要工具。然而,传统远心镜头在实际应用中存在一个难以回避的痛点:固定的工作距离。

01.传统远心镜头的局限性

在大多数视觉项目中,被拍摄物体与镜头之间的位置关系很难始终保持固定。例如,生产线上的零件可能存在高度差异,或由于机械振动导致位置轻微偏移。

此时,用户往往希望远心镜头具备更大的景深,以覆盖一定范围内的物体高度变化。

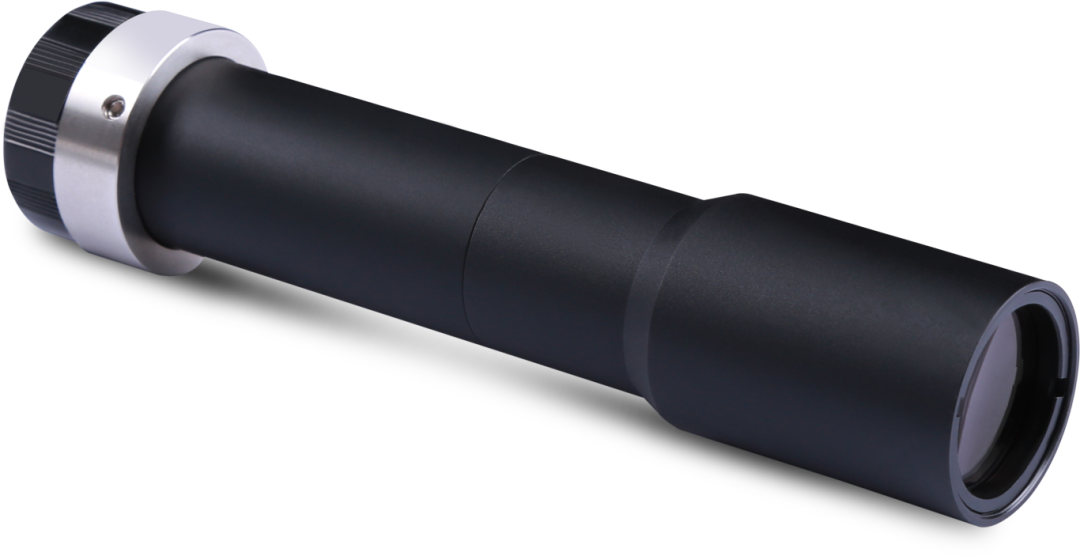

(传统远心镜头)

但问题在于,远心镜头的景深与光圈大小直接相关。增大景深需要缩小光圈,而光圈缩小后,图像的亮度和分辨率会显著下降。

这种矛盾让许多用户陷入两难:要么牺牲成像质量换取景深,要么严格限制物体位置——显然,这两种方案都不够理想。

02.液态远心镜头:颠覆性创新

针对这一行业难题,我们研究开发了液态远心镜头系列。

它不仅保留了传统远心镜头的核心优势(无视差、高锐度、低畸变),还通过液态镜片技术实现了革命性突破:

1.动态调节工作距离

液态镜片可以通过电压调控改变焦距,使镜头在一定范围内自由调整对焦物距,而不再局限于固定工作距离。这意味着,即使被拍摄物体的高度存在差异,镜头也能快速适配,无需依赖传统的大景深方案。

2.兼顾成像质量与灵活性

传统方案中,增大景深需要牺牲光圈。而液态远心镜头通过动态调焦,既能覆盖高度变化,又无需缩小光圈,从而保证图像的亮度和分辨率不受影响。

3.更广泛的适用场景

无论是检测表面不平整的零件,还是应对生产线上的位置波动,液态远心镜头都能轻松应对,显著提升检测效率和稳定性。

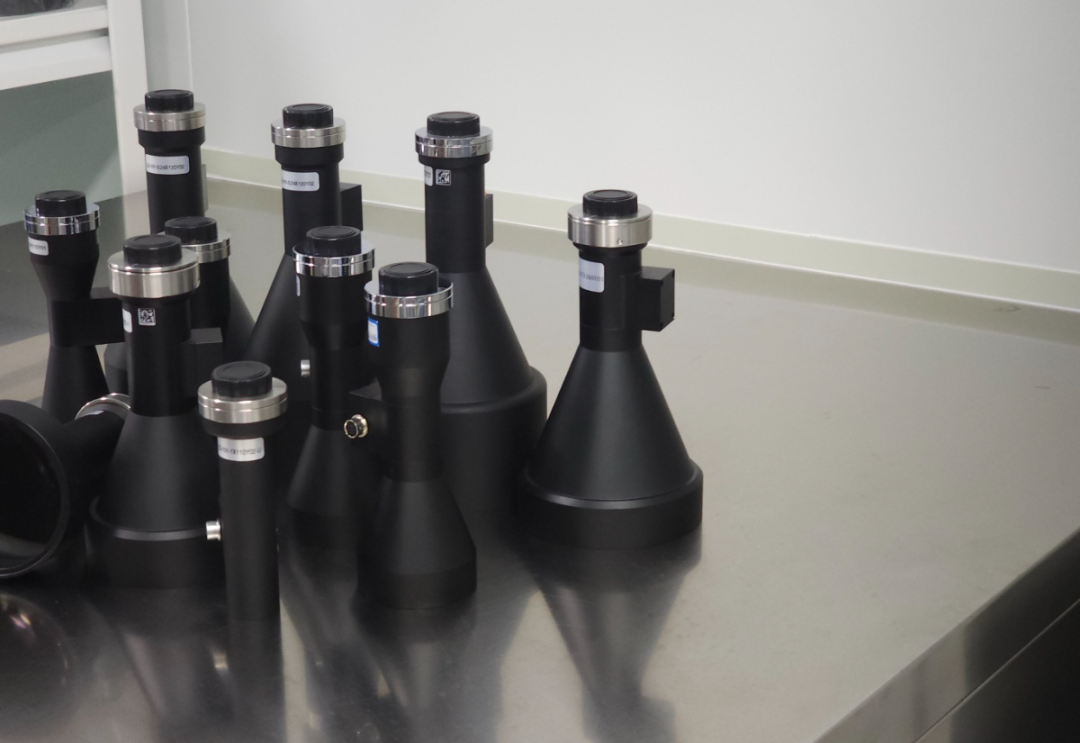

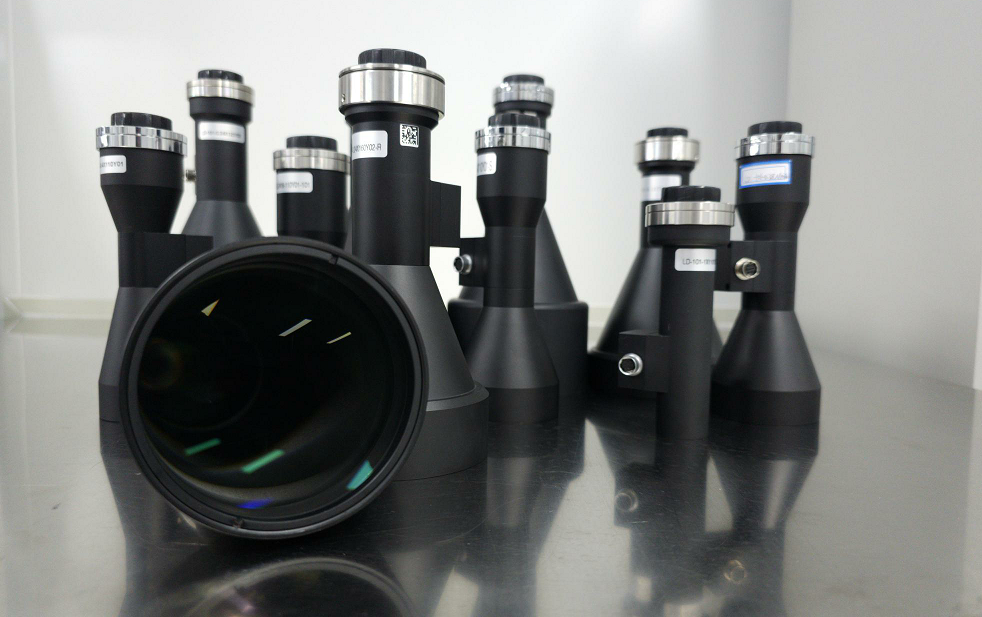

03.产品系列与案例展示

目前,我们已开发了21款液态远心镜头,倍率覆盖0.21倍至1倍,支持1.1英寸工业相机像面。

这里以0.217倍液态远心镜头为例,给大家展示一下我们的LD-101-0.217X160Y01镜头。

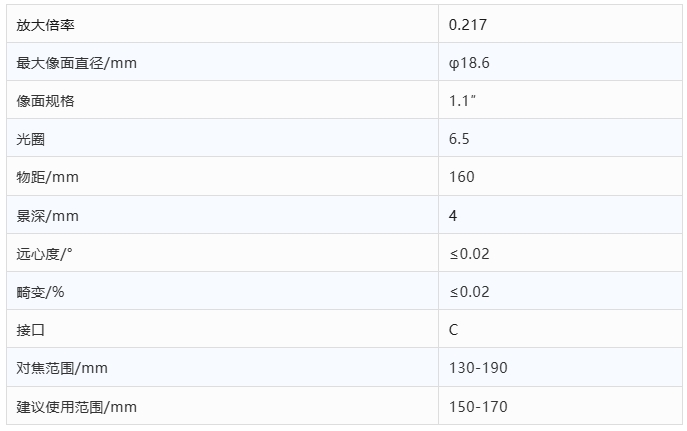

外形尺寸为φ97×166.87(mm),净重643.9g。该镜头的参数是:

04.未来趋势:从“固定”到“灵活”

随着工业自动化需求的不断提升,视觉检测系统对镜头的灵活性要求越来越高。液态远心镜头的出现,标志着远心技术从“固定工作距离”迈向“动态可调”的新阶段。

未来,这种通过调节工作距离替代依赖景深的方案,将成为高精度视觉检测的主流选择。
