项目背景

随着电子技术的迅速发展，电子产品的种类和数量越来越多，在生产、工作和生活的各个领域都有广泛的应用。各大厂商和消费者对电子产品的质量要求也越来越高，电子产品向更加精细化发展。

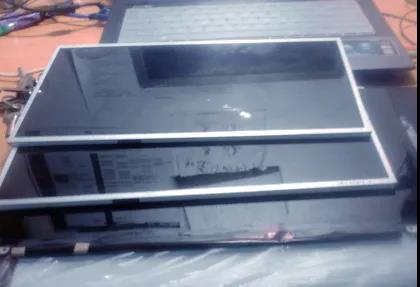

Tape胶是遮光胶带的一种，主要用于光学显示器件中起到黏贴和遮光的作用，广泛用于笔记本电脑、手机、PDA、数码等电子显示屏。液晶屏与Tape胶包边的的贴合程度以及边框的精准对位，直接影响显示屏的遮光效果。哪怕是很细小的贴合问题对于高标准的电子产品来说，就是严重的产品质量问题。

解决方案

维视智造基于VisionBank智能视觉平台打造了一套视觉检测方案。该系统采用多相机对液晶屏与Tape胶包边进行定位检测，液晶屏四条边缘分四个工位依次进行定位贴合。

检测概述：

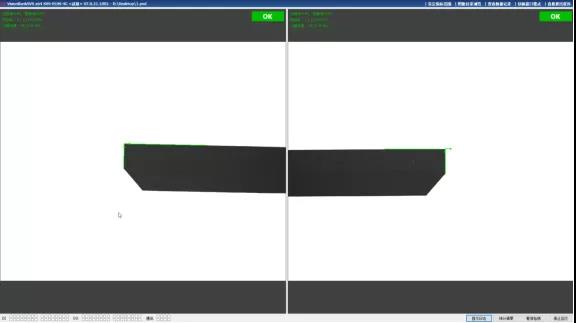

1、首先同时将液晶屏基准参照同一条边的两个角采集图像及图像分析处理计算出位置偏移量，并将偏移量输出到Tape胶定位流程 。

2、Tape胶定位，采用两个相机同时在Tape胶的两角采集图像及图像分析处理计算出位置偏移量， 再将液晶屏偏移量与Tape胶偏移量通过视觉系统计算出最终偏移量并输送给运动机构修正液晶屏与Tape胶的实际位置，达到了高精度贴合。

3、贴合完成后重新复检：在四个边缘取多个点检测Tape胶与基准参照的尺寸。

VisionBank智能视觉系统特点：

VisionBank  智能视觉系统

• VisionBank SVS工具库能够满足各种视觉需求，从几何物品的定位、检测、识别、测量，都能够解决

• 多层级权限管理——提供“管理员”、“工程师”及“操作员”权限管理

• 智能化工程管理——可同时检测同一产线上的不同型号产品

• 各工具之间的拖放可实现快速的数值、结果和图像链接。

• 全面兼容主流机器人，以及各类PLC控制系统实现无缝对接

• 工具组可重复使用并缩短应用开发的时间。
