特性

拨杆式设计
SM1D12SS光阑，带不锈钢叶片，适合大功率应用
SM1D12SZ光阑，零孔径，闭合时阻挡所有入射光

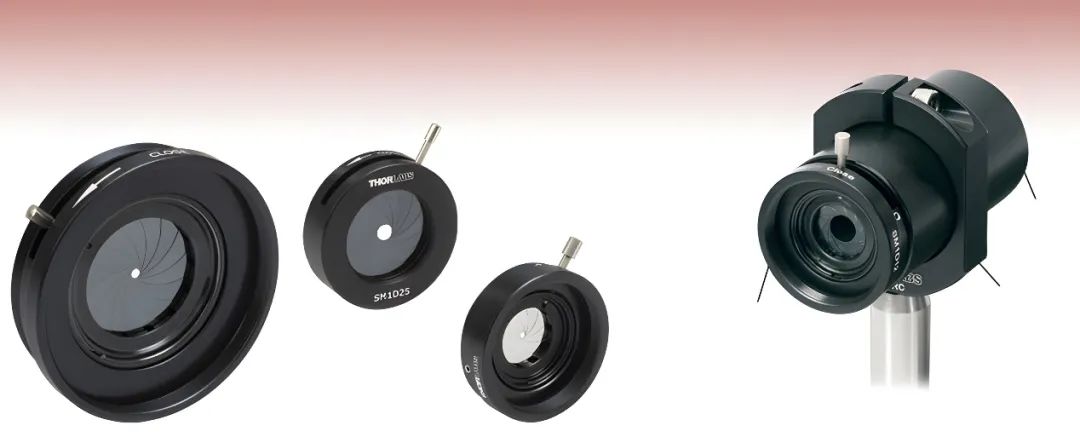

我们提供兼容透镜套管螺纹的拨杆式可变光阑，可以与我们的透镜套管系统、SM螺纹安装座以及笼式系统配合使用。

另外，我们提供一系列可安装接杆的光阑、圆环调节式SM螺纹光阑、无安装孔的光阑和笼式系统光阑，还有狭缝以及不锈钢材质、钨材质和镀金铜材质的已安装针孔。

拨杆式可变光阑，SM05螺纹

两面均有SM05(0.535"-40)螺纹
拨杆调节，孔径Ø0.6 mm - Ø5.0 mm
黑色弹性钢质叶片

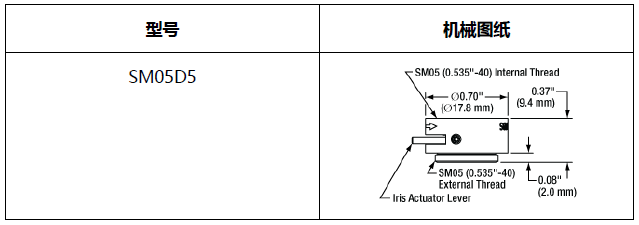

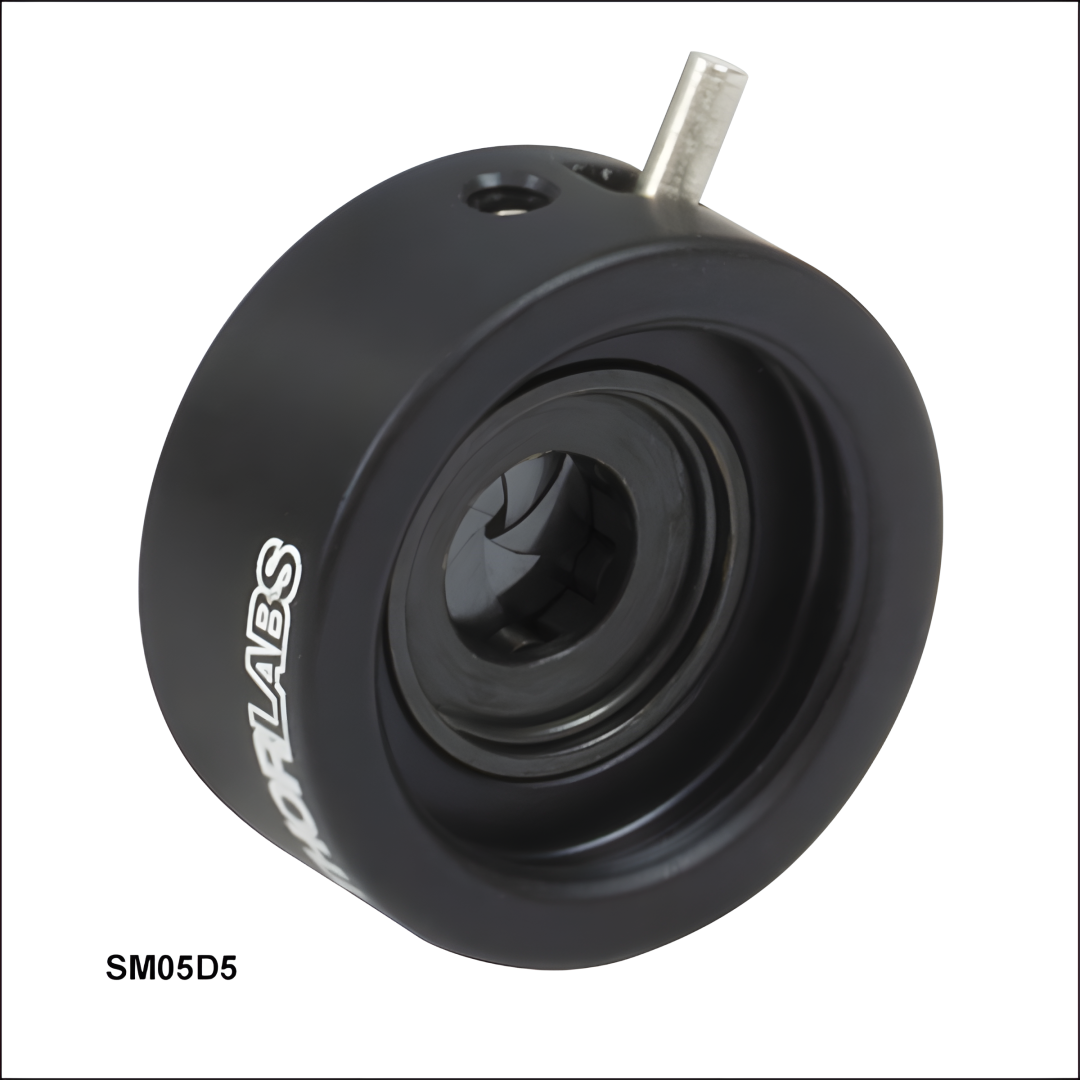

SM05D5拨杆式可变光阑具有SM05螺纹，用于兼容我们的Ø1/2英寸透镜套筒和其他SM05螺纹配件。外壳上刻有箭头，标示关闭孔径时拨杆的拨动方向。光阑的一面为外螺纹，另一面为内螺纹，因此易于通过标准透镜套筒组件插入现有系统中。

外壳上的固定螺丝用于将内孔径机制固定在外壳内，请勿随意调整。

拨杆式可变光阑，SM1螺纹

两面均有SM1(1.035"-40)螺纹
拨杆调节，最大孔径Ø25.0 mm
提供黑色弹性钢质叶片和不锈钢叶片版本
提供零孔径版本

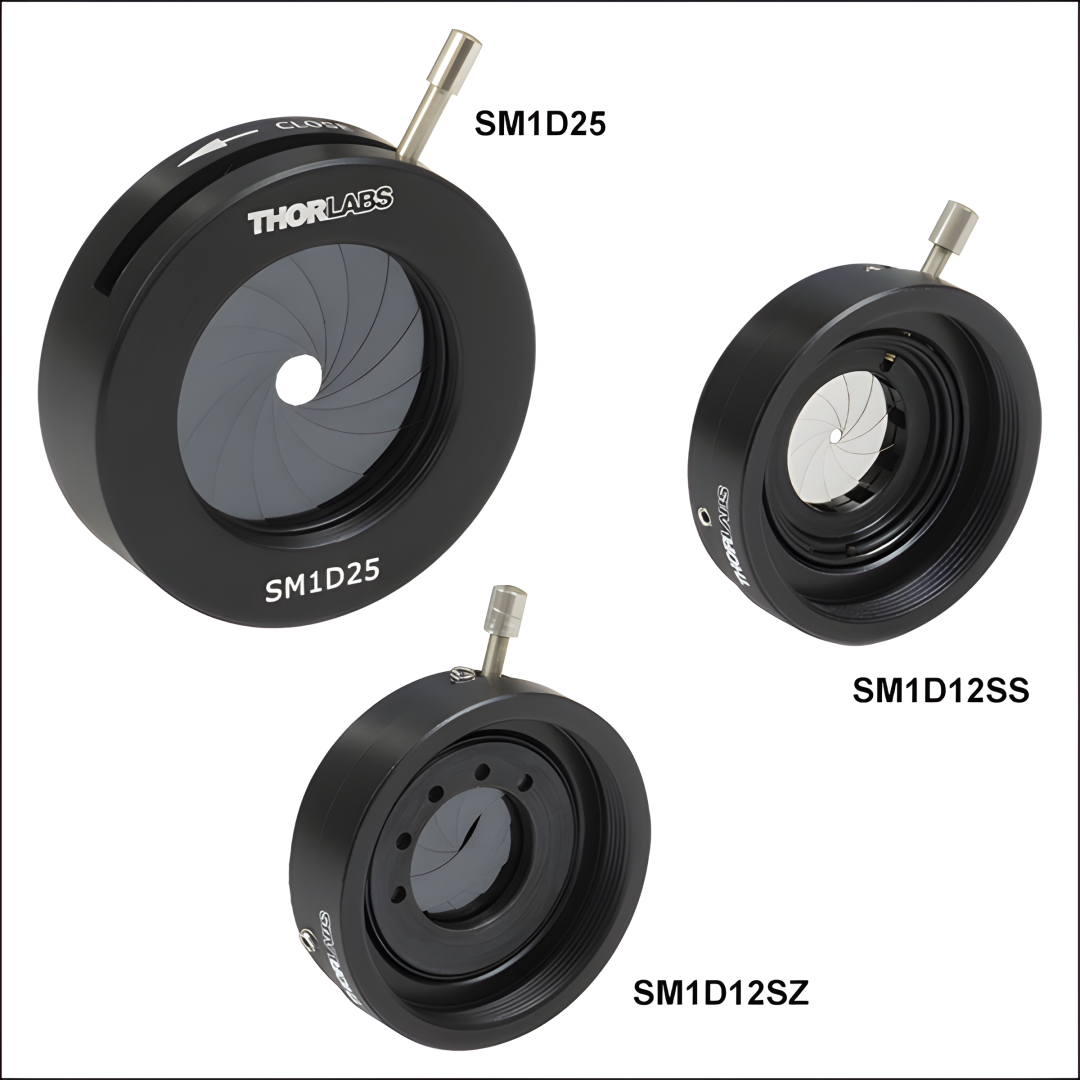

这些拨杆式可变光阑具有SM1螺纹，兼容我们的Ø1英寸透镜套筒和其他SM1螺纹配件。外壳上刻有箭头，标示关闭孔径时拨杆的拨动方向。

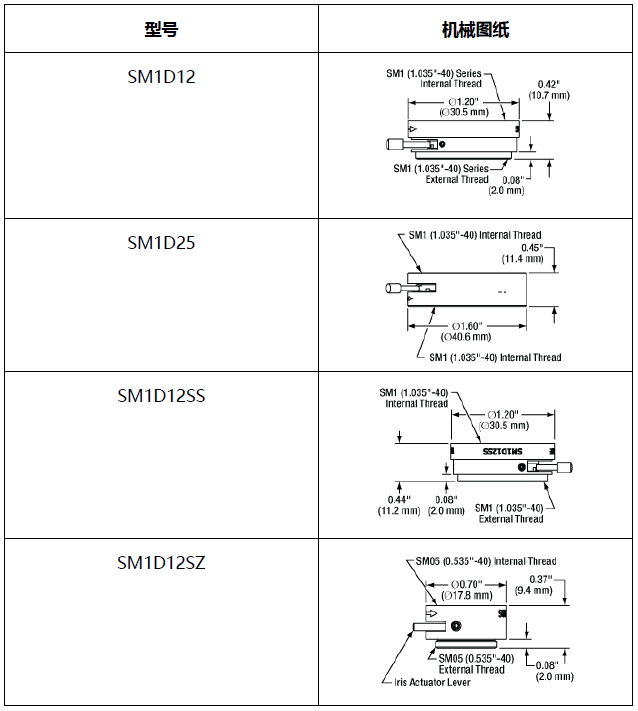

SM1D12和SM1D25可变光阑的最大孔径分别为Ø12.0 mm和Ø25.0 mm。SM1D12光阑的一面为SM1内螺纹，另一面为SM1外螺纹(请看下图)。SM1D25光阑外壳的两面均为SM1(1.035"-40)内螺纹(请看下图)，最大孔径为Ø25.0 mm。

SM1D12SS光阑具有不锈钢叶片，与传统的弹性钢质光阑相比，适合更高功率的应用。其孔径可以在最大直径12.0 mm到最小直径1.0 mm之间连续变化。拨杆式设计能够提供数千次的流畅操作。外壳上刻有箭头标示关闭孔径时拨杆的拨动方向。我们的这种光阑采用的是磁性不锈钢材料，硬度好，比典型无磁不锈钢具有更长的使用寿命。此光阑的一面为SM1(1.035"-40)内螺纹，另一面为SM1外螺纹。

SM1D12SZ零孔径可变光阑的孔径可以从最大直径12.0 mm连续变化到完全闭合(零孔径)。零孔径设计通过安装在两个相邻面的两组钢质叶片实现完全闭合。光阑叶片由黑色弹性钢材制成，拨杆式可变光阑能够提供数千次的流畅操作。外壳刻有箭头标示关闭孔径时拨杆的拨动方向。随着孔径变小，孔径也变得略呈椭圆形。光阑外壳的一面为SM1(1.035"-40)内螺纹，另一面为SM1外螺纹。

外壳上的固定螺丝用于将内孔径机制固定在外壳内，请勿随意调整。
