背景知识

在追求速度与激情的骑行世界里，安全始终是不可妥协的第一要素。随着科技的飞速发展，3D视觉技术正逐步渗透进自行车制造行业，尤其在刹车片的精密检测领域，带来了一场革命性的提升，确保每位骑行者的安全，让每一次刹车都信心满满。

3D视觉系统在刹车片检测中，能够捕捉到微米甚至亚毫米级的尺寸差异，从厚度、形状、表面粗糙度到材质缺陷，无一漏过。这意味着每一片刹车片在出厂前都经过严格把关，确保了与轮毂的贴合度，提高了制动效率，降低了磨损，延长使用寿命，保障骑行者的安全无虞。

相机选型

今天为大家介绍的是翌视科技LVM2540线激光3D相机在自行车制造业检测中的应用案例。

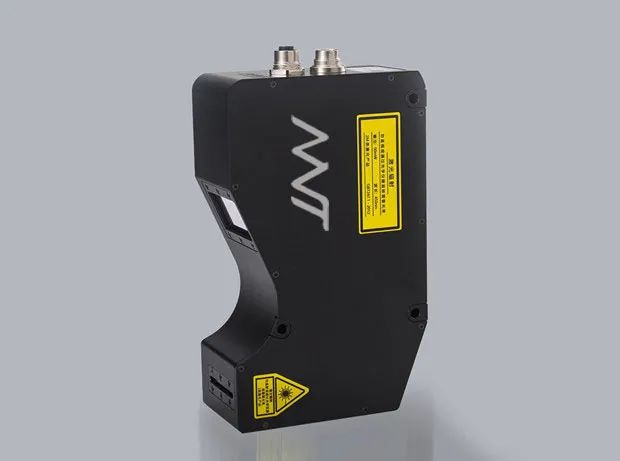

翌视科技的LVM2540线激光3D相机是一款超高速3D智能传感器；能提供2500Hz全画幅采集速率，物理轮廓1920点，深度图均匀间距采样最高4096点；LVM2540以精确至1μm的Z方向重复精度，近端视野范围（FOV）为99.2mm，远端视野范围（FOV）为191.3mm提供最佳目标可见，是高速在线检测系统的理想选择。

刹车片平面度检测

需求分析

• 材质：全金属

• 颜色：内圈红色；外圈银白色

• 直径：160mm

检测要求

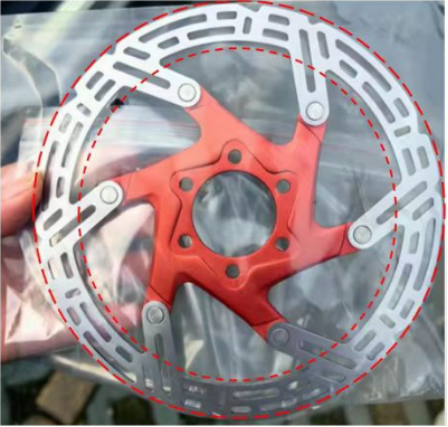

• 检测产品外圈 (红色虚线区域) 的平面度,0.05mm以内为OK，反之NG，目标做到0.01mm以内

检测环境及安装方式

• 环境描述：相机固定后，产品沿着中心直线运动进行扫描测量

• 采集触发方式：编码器触发

• 通信：TCP/IP

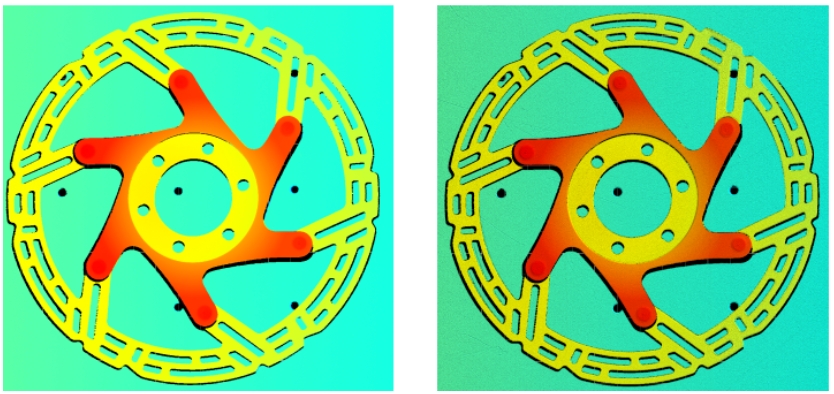

采图效果

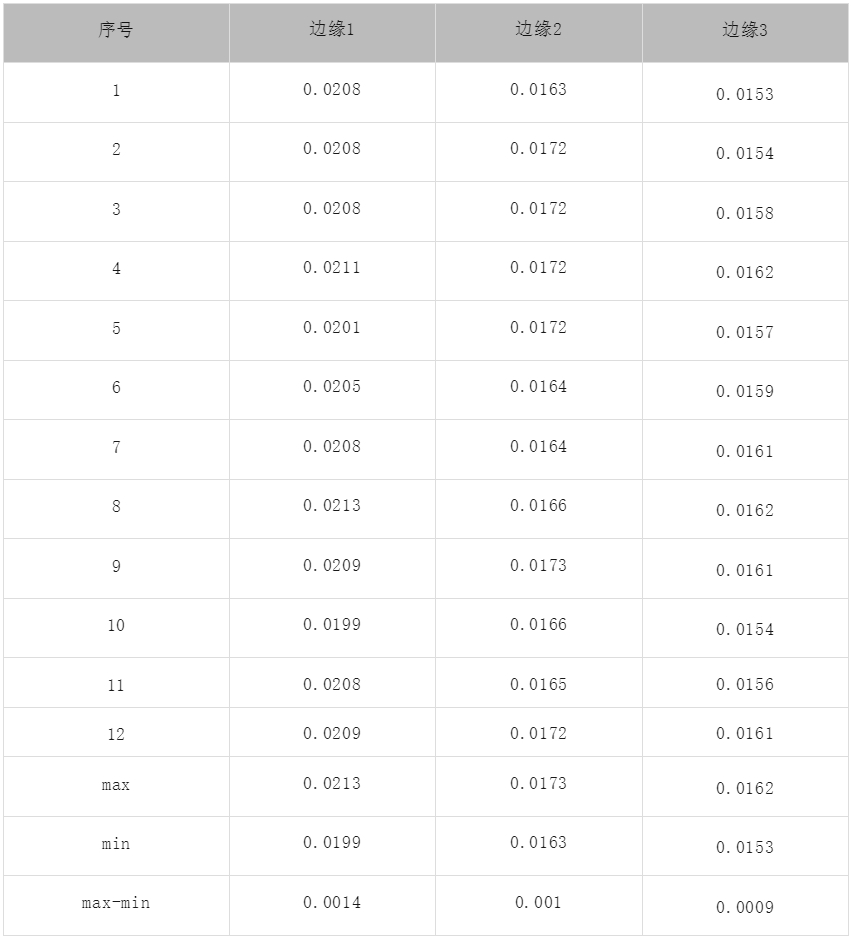

数据展示

检测结论

• 翌视科技的LVM2540线激光3D相机能轻松检测出自行车刹车片平面度

• 检测价值：分析刹车片的磨损模式，预测潜在故障，为制造商提供预防性维护的建议
