背景知识

Type-c作为一种广泛应用于各类电子设备的接口,其质量的稳定性至关重要。在Type-c的生产过程中,胶水的使用是为了固定内部组件,确保接口的稳定性和可靠性。其中,胶水高度的检测是确保Type-c质量的关键环节之一。3D 相机以其独特的技术优势,在Type-c的胶水高度检测中发挥着不可替代的作用。

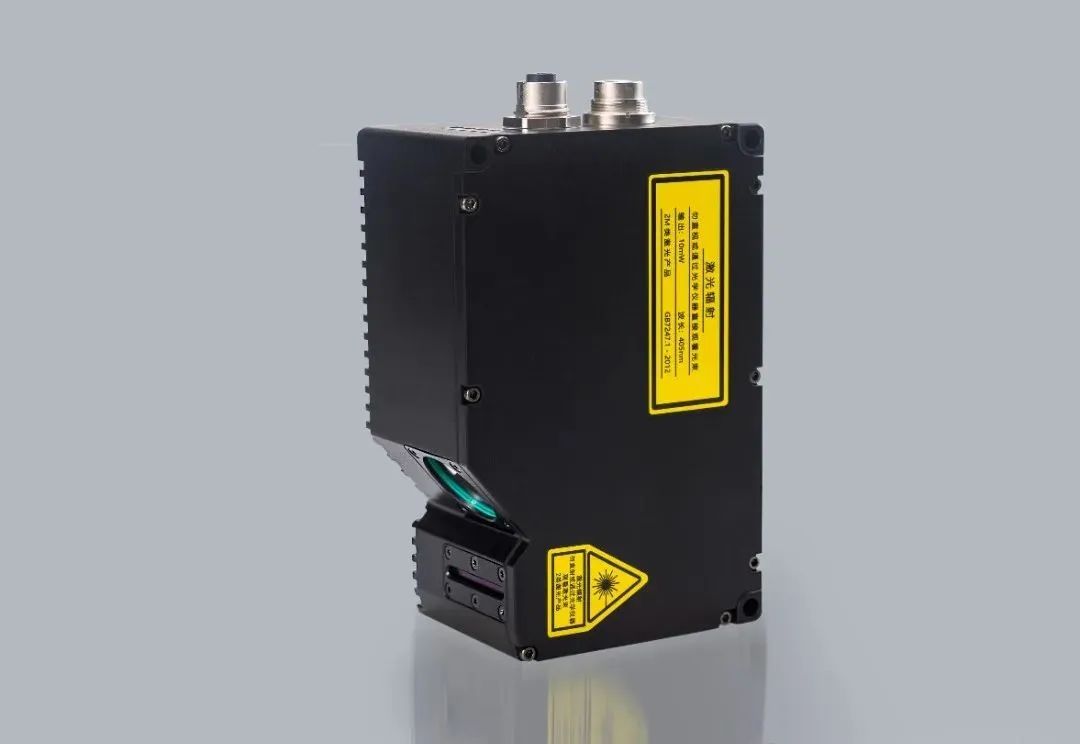

相机选型

今天为大家介绍的是翌视科技LVM2510线激光3D相机在3C行业检测中的应用案例!翌视科技的LVM25103D智能传感器,其全画幅采集速率2500Hz,通过设置ROI最高可达56000Hz;物理轮廓点数1920点,深度图均匀间距采样最高4096点,产品综合性能处于行业领先水平,是高速在线检测系统的理想选择!

检测项目

工件信息

·材质:铁片

·颜色:银色

·胶体颜色:红色

检测要求

·测量项:断差

·重复精度要求:0.01mm

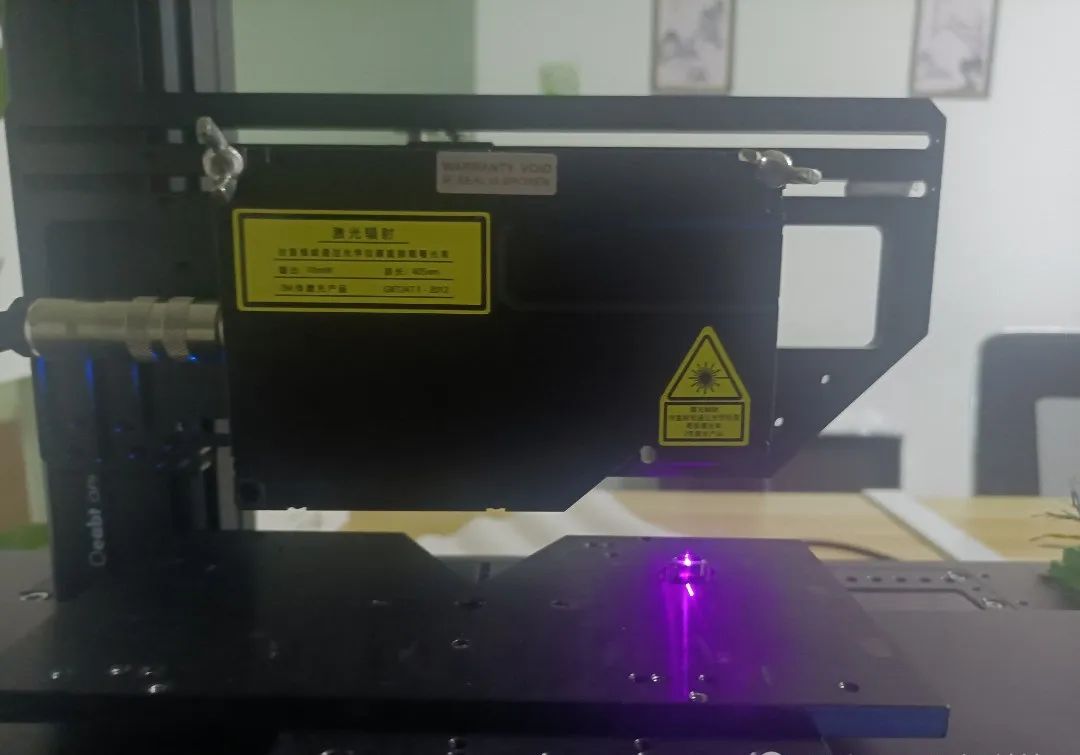

检测环境及安装方式

·相机固定后,产品沿着中心直线运动进行扫描测量

·测试平台需要有稳定的编码器信号输出

·以太网通信:TCP/IP

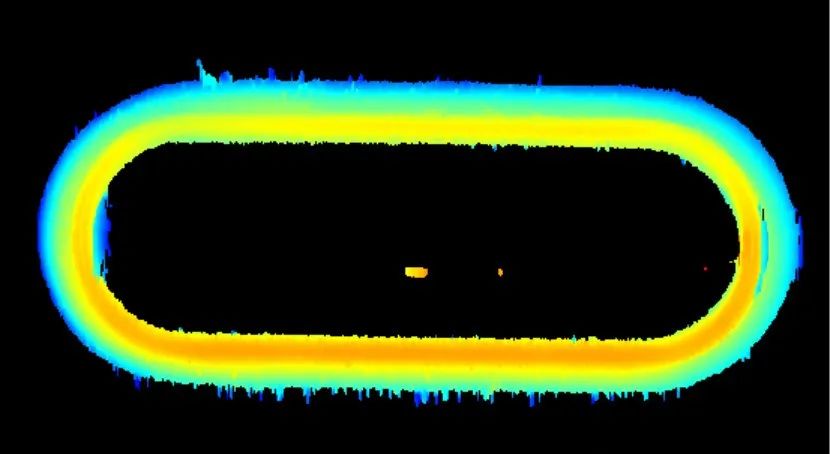

采图效果

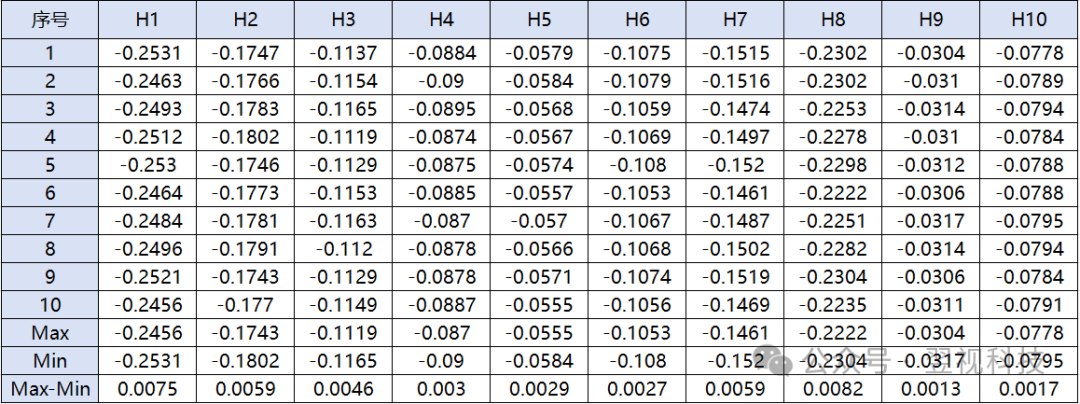

测量数据

检测结论

客户要求:10次静态重复性数据最大值为0.0093mm,满足0.01mm重复性精度要求
